| Ethernet |
| Padrões: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| Qualidade de serviço IEEE802.3p |
| IEEE802.1d Árvore de Espalhamento |
| Taxa de transferência e filtragem: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
12 M bits |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Largura de banda do plano de fundo |
110 Gbps |
| Comprimento máximo do pacote: |
Quadro Jumbo de 10K bytes |
| Tamanho da tabela de endereços: |
Endereços MAC 8K |
| Interface |
| Conector: |
24 x RJ45 |
| RS485: |
1 x RS485 (opcional) |
| Porta óptica: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para gestão) |
| Interface serial RS485 (opcional) |
| Interface física |
Terminal de parafuso de 3 pinos padrão industrial |
| Tipo de dados |
1Ch RS485 Bi-Direção |
| Sinais RS-485 |
Data+, Data-, GND |
| Distância da linha de porta em série (cobre) |
1000 metros |
| Taxa de Baud |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Padrão: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Potência através de Ethernet |
| Portão: |
RJ45 |
| Atribuição do pin de alimentação |
4/5(+), 7/8(-) |
| Orçamento do POE: |
Até 720 watts de orçamento PoE |
| Meio ambienteN.T. |
| Temperatura de funcionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Mecânica e electricidade |
| Potência de entrada: |

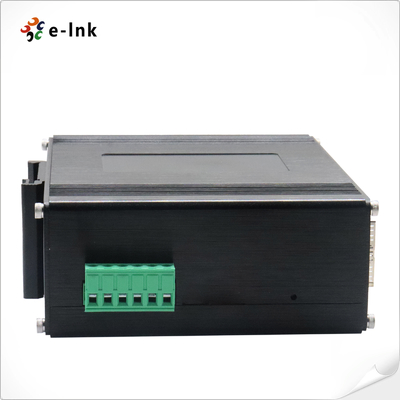

48 ~ 57VDC, Potência redundante (bloco terminal de 6 pinos) |
| Consumo de energia: |
8W Max. ((PoE em utilização <720W) |
| Proteção: |
| Sobrecarga de entrada de energia: |
Reinicializável automático |
| Polaridade inversa: |
Presente |
| D.I.P Interruptor |
Função de interruptor DIP de 4 dígitos |
DIP |
Função |
Configurações |
| SW 1 |
VLAN |
ON - Ativado |
OFF - Invalido |
| SW 2 |
Gestão de Anéis |
ON - Ativado |
OFF - Invalido |
| SW 3 (a ser atualizado) |
Rede PoE de 250m |
ON - Ativado |
OFF - Invalido |
| SW 4 (a ser atualizado) |
Reiniciar PoE |
ON - Ativado |
OFF - Invalido |
| Indicadores LED: |
| Potência: |
Estado de potência |
| Ethernet (por porta): |
Ligação/Atividade |
| PoE |
Estatuto do PoE (T1 a T24) |
| Fibras: |
Portos SFP de Gigabit: F25~F28 |
| Dimensões (WxDxH): |
155 x 115 x 85 mm |
| Peso: |
1.2 kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
Instalação DIN-Rail |
| Características do software |
| Protocolos de despedimento |
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações |
| Suporte para transmissão múltipla |
Suporte ao IGMP Snooping V1/V2/V3, suporte ao GMRP, GVMP,802.1Q |
| VLAN |
Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, VLAN duplo, |
| Gestão do tempo |
SNTP |
| QOS |
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP prioridade de mapeamento
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
| LCA |
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
| Gestão de PoE |
Limite de potência total da fonte de alimentação PoE
Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE
|
| Manutenção de diagnóstico |
Suporte para espelhamento de porta, Syslog, Ping |
| Função de gestão |
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Gestão de alarmes |
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP |
| Segurança |
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte DDOS, filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
| Características avançadas da camada 2+ |
Gerenciamento do IPv4/IPv6
Rota estática
|
| Autorizações regulamentares |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
