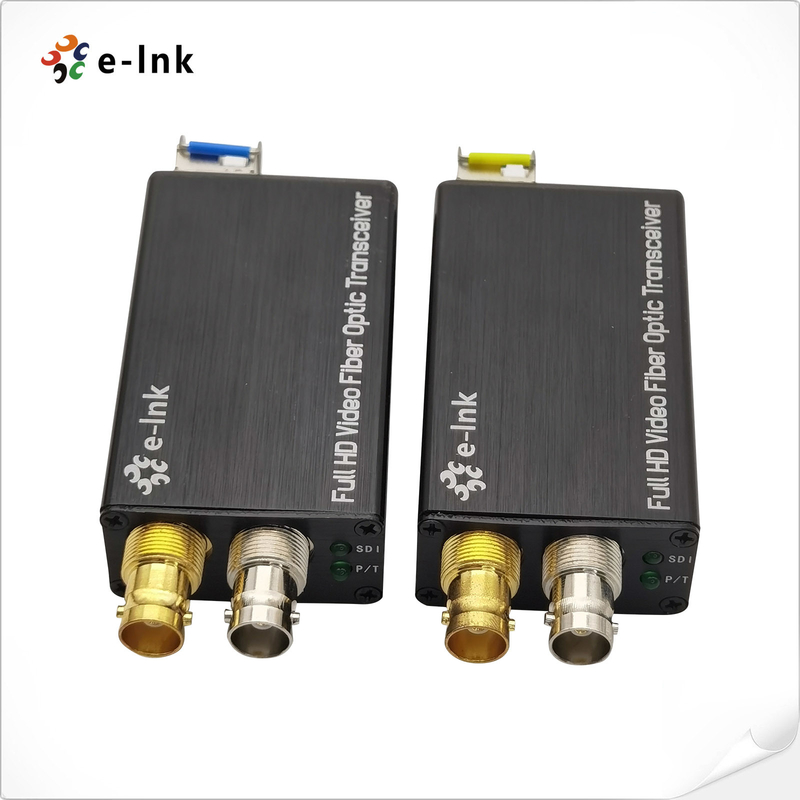

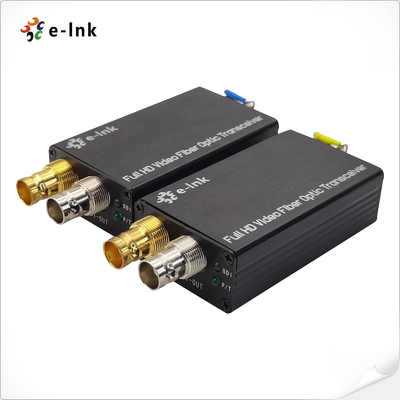

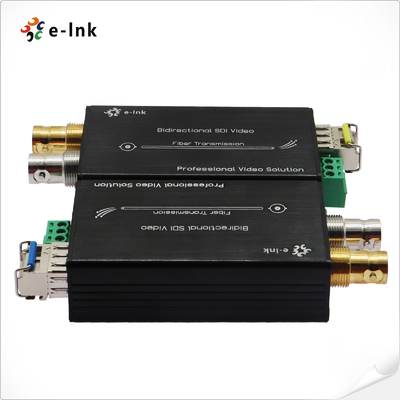

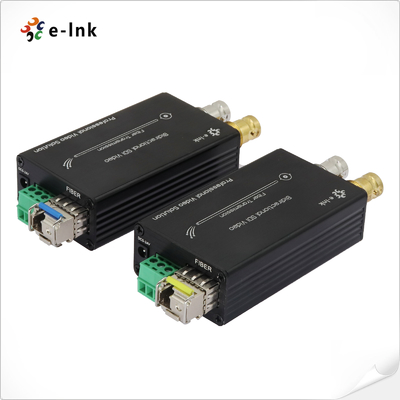

MiniBi-direcional HD/3G-SDI para conversor de fibra
Visão geral
OConvertidor de fibras 3G/HD-SDI de mini-tipoé concebido para transmissão de vídeo profissional, suportando
Vídeo 3G/HD-SDI bidirecional de um canal(com áudio incorporado) através de um único cabo de fibra óptica.
Esta solução inclui um par de transmissores e receptores, permitindoem tempo real,sem perdas,
vídeo digital não comprimidoSuporta totalmente todos os padrões patológicos,
assegurar uma transmissão de sinal estável e fiável paraSinais 3G/HD-SDI em 1080PIdeal paravigilância de segurança,
videoconferência,transmissão ao vivo, e eventoaplicações de produção.
Características
Cada canal inclui:4 canaisáudio incorporado;
- Equalização automática de cabos, utilizada para todas as taxas inferiores a 3,2 Gb/s (Belden 1694A);
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directamente compatível comSistemas de câmaras HD-SDI
Capacidade de transmissão longaaté 80 km
¢ Troca a quente e enchufe a quente;
- Tratar de todos os padrões patológicos, transmissão de nível de transmissão totalmente digital sem compressão;
Indicação de estado LED para monitorizar as condições de trabalho;
- Super óptica gama dinâmica e livre de ajuste;
¢ Uma gama de temperaturas ultra-ampla (-20°C~+70°C), adaptável a vários ambientes;

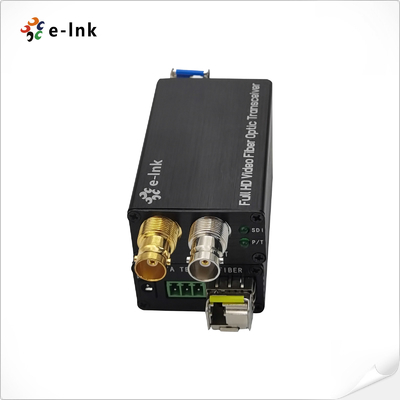

Interface e painel
Índices técnicos
| Interface de fibra óptica |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 0-20Km (Outras distâncias disponíveis) |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) |
| Eletrodomésticos |
| Adaptador de energia | DC 5~12V |
| Consumo de energia | < 5W |
| Indicador LED |
| SDI | Vídeo SDI |
| P/T | Fornecimento de energia |
| Mecânico |
| Dimensões (LxWxH) | 80 x 40 x 20 mm |
| Peso | 00,8 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Escritório |
| Ambiente |
| Temperatura de funcionamento | -20°C+70°C |
| Temperatura de armazenamento | -40°C+80°C |
| Umidade de trabalho | 0~95% |
| MTBF | ≥100000 horas |
Informações de encomenda
| Modelo | Descrição |
| LN K-MHD-BIMM | Mini-conversor bidirecional HD-SDI para fibras, MMF, LC Fiber Connector 500 metros, incluindo transmissor e receptor, utilizado em pares |
| LNK-MHD-BI20 | Mini-tipo Bi-direcional HD-SDI para conversor de fibra, SMF, LC Fiber Connector 20KM, incluindo Transmissor e Receptor, utilizado em pares |
| LNK-MHD-BI40 | Mini-tipo Bi-direcional HD-SDI para conversor de fibra, SMF, LC Fiber Connector 40KM, incluindo Transmissor e Receptor, utilizado em pares |
| Modelo | Descrição |
| LNK-M3G-BIMM | Mini-conversor bidirecional 3G-SDI para fibras, MMF, LC Fiber Connector 500 metros, incluindo transmissor e receptor, utilizado em pares |
| LNK-M3G-BI20 | Mini-tipo bi-direcional 3G-SDI para conversor de fibra, SMF, LC Fiber Connector 20KM, incluindo transmissor e receptor, utilizado em pares |
| LNK-M3G-BI40 | Conector de fibra de 3G-SDI bi-direcional de tipo mini, SMF, LC Fiber Connector 40KM, incluindo Transmissor e Receptor, utilizado em pares |
Aplicação
