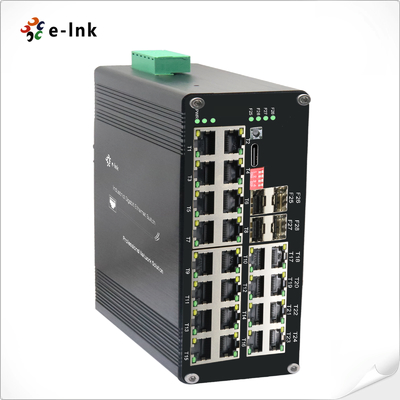

Comutador Ethernet de 24 portas TP SFP e 4 portas Ethernet de fibra para redes integradas gerenciadas industrialmente

L2+ industrial de 24 portas 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch

Resumo

A série ETH-DIMC2424M é um interruptor Ethernet gerenciado L2+ de nível industrial projetado para

implementações de redes de alta densidade em ambientes exigentes.

portas de cobre e 4× 1000Base-X slots de fibra SFP, este interruptor robusto oferece conectividade excepcional

e desempenho para aplicações industriais.

Características principais:
- Alta densidade de portas: portas Gigabit Ethernet de negociação automática 24x com duplex completo/meio e automático

Apoio MDI/MDI-X
- Fibras flexíveis de ligação ascendente: slots SFP 4× compatíveis com módulos monomodo/multi-modo (1/2 núcleo)
- Gestão avançada da L2+: recursos abrangentes, incluindo VLAN, QoS, segurança e rede

Monitorização
- Durabilidade industrial: concebido para uma operação fiável em condições extremas (-40°C a +75°C)

Aplicações ideais:
✓ Sistemas de automação industrial em larga escala
✓ Redes de vigilância IP de alta densidade
✓ Implementação de pontos de acesso sem fio na empresa
✓ Conectividade remota com fibra
✓ Infra-estruturas de missão crítica que requerem equipamento reforçado

Com a sua combinação de alta contagem de portas e conectividade de fibra, a série ETH-DIMC2424M fornece uma

A solução escalável para redes que requerem tanto acesso de cobre como capacidades de backbone de fibra.

A construção de nível industrial do interruptor garante um desempenho fiável em ambientes adversos, enquanto o seu

Os recursos avançados de gestão permitem um controlo e uma otimização precisos da rede.

especialmente adequado para aplicações em que a confiabilidade da rede, a escalabilidade e a gestão remota

são requisitos críticos.

Características

10K Bytes Jumbo Frame

¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)

¢ Caixa de alumínio IP40

Suporta a instalação de DIN-Rail

-40°C a 80°C (-40°F a 176°F)

Suporte 24x10/100/1000 Base-T + 4x1000 Base-X SFP

10/100/1000Mbps RJ45 Port suporta Full/Half-duplex, Auto-negociação, Auto MDI/MDIX

Suporte à ligação de portas USB-C para fácil gestão, sem necessidade de acesso ao RS232

Portos sérios.

Aplicação

Índices técnicos

Ethernet
Padrões:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	Qualidade de serviço IEEE802.3p
	IEEE802.1d Árvore de Espalhamento
Taxa de transferência e filtragem:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Memória do Buffer de Pacotes:	12 M bits
Tipo de processamento:	Serviços de armazenagem e transferência
Largura de banda do plano de fundo	110 Gbps
Comprimento máximo do pacote:	Quadro Jumbo de 10K bytes
Tamanho da tabela de endereços:	Endereços MAC 8K
Interface
Conector:	24 x RJ45
RS485:	1 x RS485 (opcional)
Porta óptica:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (para gestão)
Interface serial RS485 (opcional)
Interface física	Terminal de parafuso de 3 pinos padrão industrial
Tipo de dados	1Ch RS485 Bi-Direção
Sinais RS-485	Data+, Data-, GND
Distância da linha de porta em série (cobre)	1000 metros
Taxa de Baud	0 ~ 800 kbps
Meio ambienteN.T.
Temperatura de funcionamento:	-40°C a 80°C (-40°F a 176°F)
Temperatura de armazenamento:	-40°C a 85°C (-40°F a 185°F)
Umidade relativa:	5% a 95% não condensante
MTBF	> 200 000 horas
Mecânica e electricidade

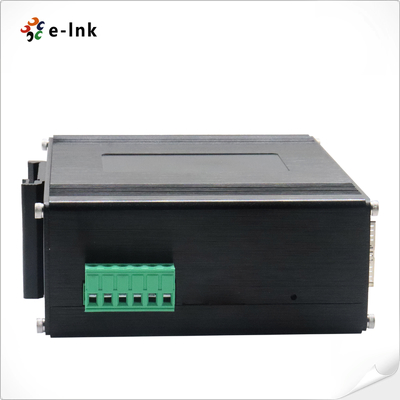

Potência de entrada:	12~48VDC, potência redundante (bloco terminal de 6 pinos)
Consumo de energia:	8W no máximo
Proteção:
Sobrecarga de entrada de energia:	Reinicializável automático
Polaridade inversa:	Presente
D.I.P Interruptor
Função de interruptor DIP de 4 dígitos	DIP	Função	Configurações
	SW 1	VLAN	ON - Ativado	OFF - Invalido
	SW 2	Gestão de Anéis	ON - Ativado	OFF - Invalido
	SW 3	Reservado	ON - Reservado	OFF - Reservado
	SW 4	Reservado	ON - Reservado	OFF - Reservado

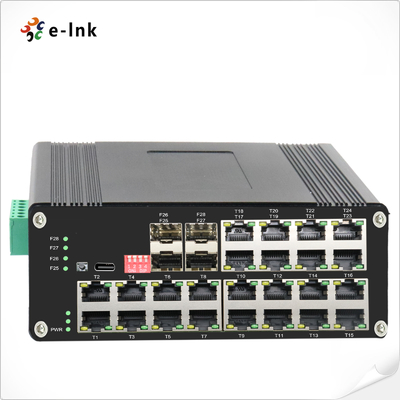

Indicadores LED:
PWR:	Estado de potência
Ethernet (por porta):	Ligação/Atividade
Portão RJ45	(T1 ~ T24)
Fibras:	Portos SFP de Gigabit: F25~F28
Dimensões (WxDxH):	155 x 115 x 85 mm
Peso:	1.2 kg
Casco:	Caixa de alumínio
Opções de montagem:	Instalação DIN-Rail
Características do software
Protocolos de despedimento	Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
Suporte para transmissão múltipla	Suporte ao IGMP Snooping V1/V2/V3, suporte ao GMRP, GVMP,802.1Q
VLAN	Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, VLAN duplo,
Gestão do tempo	SNTP
QOS	Reencaminhamento baseado em fluxo Limitação da taxa baseada no fluxo Filtragem de pacotes baseada em fluxo 8*Folhas de saída de cada porta 802.1p/DSCP prioridade de mapeamento Qualidade de serviço diferido, marcação/notação de prioridade Algoritmo de programação de fila (SP, WRR, SP+WRR)
LCA	ACL de emissão baseada em porto ACL baseado em porta e VLAN Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem. Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
Manutenção de diagnóstico	Suporte para espelhamento de porta, Syslog, Ping
Função de gestão	Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Gestão de alarmes	Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
Segurança	Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança, Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL, Suporte DDOS, filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
Características avançadas da camada 2+	Gerenciamento do IPv4/IPv6 Rota estática
Autorizações regulamentares
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)

Informações de encomenda
