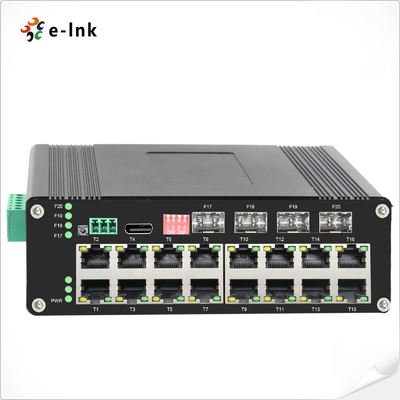

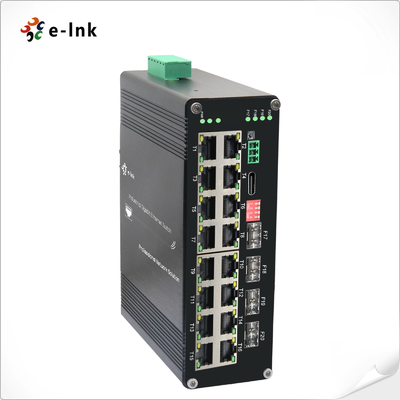

Industrial L2 + gerenciado 16-port 10/100/1000Base-T + 4-port 1000Base-X SFP endurecido gerenciado Ethernet Switch

Switch Ethernet Gerenciado Industrial L2+ de 16 Portas 10/100/1000T + 4 Portas 1000X Switch Ethernet Gerenciado SFP

Visão Geral

A Série ETH-DIMC2416M é um switch Ethernet gerenciado L2+ de nível industrial projetado para

aplicações de rede de missão crítica. Este switch de alta densidade possui 16× portas 10/100/1000Base-T(X)

de cobre e 4× slots de fibra SFP 1000Base-X, fornecendo opções de conectividade flexíveis para diversos

ambientes industriais.

Projetado para confiabilidade, o switch suporta:
- Portas de cobre com negociação automática com modo Full/Half duplex e auto MDI/MDI-X
- Opções SFP versáteis (single-mode/multi-mode, 1/2 core)
- Gerenciamento L2+ avançado incluindo VLAN, QoS e recursos de segurança
- Design industrial reforçado para operação em condições extremas

Ideal para:
✓ Sistemas de automação industrial
✓ Redes de vigilância IP (suportando múltiplas câmeras)
✓ Implantações de pontos de acesso sem fio
✓ Conectividade de sites remotos
✓ Aplicações em ambientes agressivos

Com sua combinação de alta densidade de portas, capacidade de uplink de fibra e construção robusta, a

Série ETH-DIMC2416M oferece desempenho de rede confiável onde switches comerciais padrão

falhariam. Os recursos de gerenciamento do switch permitem o controle preciso da rede, enquanto seu design industrial

garante a operação contínua em temperaturas de -40°C a +75°C, tornando-o perfeito para ambientes externos

e configurações industriais exigentes.

Recursos

► Suporte para conectar a porta USB-C para fácil gerenciamento, sem a necessidade de acessar a porta serial RS232

em tudo

► Quadro Jumbo de 10K Bytes

► IEEE 802.3az Ethernet Eficiente em Energia (EEE)

► Caixa de Alumínio IP40

► Suporta instalação em trilho DIN

      ► -40°C a 80°C (-40°F a 176°F) em operação

► Suporte 16x10/100/1000Base-T + 4x1000Base-X SFP

► Porta RJ45 10/100/1000Mbps suporta Full/Half-duplex, Auto-negociação, Auto MDI/MDIX

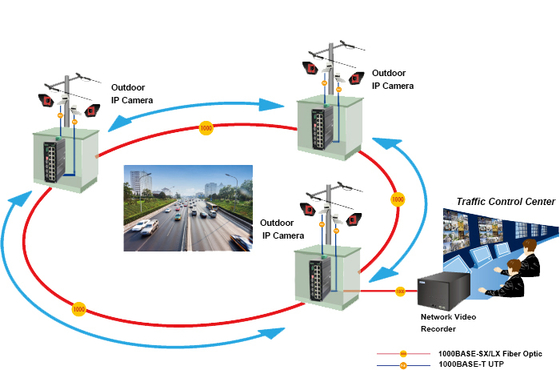

Aplicação

Índices Técnicos

Ethernet
Padrões:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Taxa de Encaminhamento e Filtragem:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Memória do Buffer de Pacotes:	12M bits
Tipo de Processamento:	Store-and-Forward
Largura de banda do backplane	110Gbps
Comprimento Máximo do Pacote:	Quadro Jumbo de 10K Bytes
Tamanho da Tabela de Endereços:	8K Endereços MAC
Interface
Conector:	16 x RJ45
RS485:	1 x RS485 (Opcional)
Porta Óptica:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (para Gerenciamento)
Interface Serial RS485 (Opcional)
Interface física	Terminal de parafuso de 3 pinos padrão industrial
Tipo de dados	1Ch RS485 Bi-Direcional
Sinais RS-485	Data+, Data-, GND
Distância da linha da porta serial (cobre)	1000 metros
Taxa de transmissão	0 ~ 800kbps
AmbientalTemperatura de Operação:
-40°C a 80°C (-40°F a 176°F)	Temperatura de Armazenamento:
-40°C a 85°C (-40°F a 185°F)	Umidade Relativa:
5% a 95% sem condensação	MTBF
> 200.000 horas	Elétrico e Mecânico

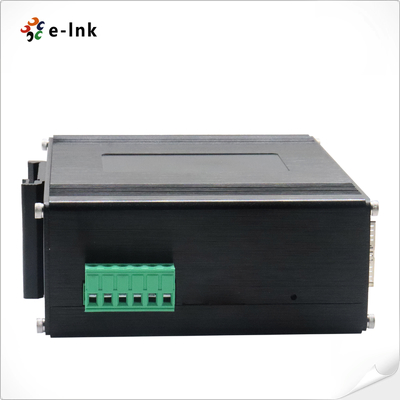

Entrada de Energia:
12~48VDC, Energia Redundante (Bloco de Terminais de 6 pinos)	Consumo de Energia:
8W Máx.	Proteção:
Sobrecarga de Entrada de Energia:
Reinicialização Automática	Polaridade Inversa:
Presente	DI
Interruptor PFunção do interruptor DIP de 4 dígitos
DIP	Função	Configurações	SW 1
	VLAN	Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, Double VLAN,	OFF - Desabilitado	SW 3
	Gerenciamento de Anel	ON - Habilitado	OFF - Desabilitado	SW 3
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
	Reservado	ON - Reservado	OFF - Reservado	Indicadores LED:
PWR:
Status de Energia	Ethernet (Por Porta):
Link/Atividade	Fibra:
Porta Gigabit SFP: F17~F20	Dimensões (LxPxA):
155 x 115 x 85 mm	Peso:
1,2KG	Caixa:
Caixa de Alumínio	Opções de Montagem:
Montagem em trilho DIN	Recursos de Software
Protocolos de Redundância
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de Link	Suporte Multicast
Suporte IGMP Snooping V1/V2/V3, suporte GMRP, GVMP, 802.1Q	VLAN
Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, Double VLAN,	Gerenciamento de Tempo
SNTP	QOS
Redirecionamento baseado em fluxo	Limitação de taxa baseada em fluxo Filtragem de pacotes baseada em fluxo 8*Filas de saída de cada porta 802.1p/mapeamento de prioridade DSCP Diff-Serv QoS, Marca/Observação de Prioridade Algoritmo de Agendamento de Fila (SP, WRR, SP+WRR) ACL
ACL de emissão baseada em porta	ACL baseado em porta e VLAN Filtragem de pacotes L2 a L4, correspondendo à primeira mensagem de 80 bytes. Fornecer ACL baseado em MAC, endereço MAC de destino, IP de origem, IP de destino, Tipo de Protocolo IP, Porta TCP/UDP, Faixa de Porta TCP/UDP e VLAN, etc Gerenciamento PoE
Limite total de energia da fonte de alimentação PoE	Alocação de energia de saída PoE Configuração de prioridade de saída PoE Status de funcionamento PoE Agendamento da operação PoE Manutenção de Diagnóstico
Suporte espelhamento de porta, Syslog, Ping	Função de Gerenciamento
Suporte CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gerenciamento, EEE, LLDP, Servidor/Cliente DHCP (IPv4/IPv6), Cloud/MQTT	Gerenciamento de Alarme
Suporte saída de alarme de relé de 1 via, RMON, TRAP	Segurança
Proteção contra Tempestade de Broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Suporte DHCP Snooping, Opção 82, acesso de segurança 802.1X, Suporte gerenciamento hierárquico de usuários, lista de controle de acesso ACL, Suporte DDOS, filtragem/vinculação MAC baseada em porta, buracos negros MAC, proteção de origem IP, isolamento de porta, limite de velocidade da mensagem ARP Recursos Avançados da Camada 2+
Gerenciamento IPv4/IPv6	Rota Estática Aprovações Regulatórias
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informações para Pedidos

Modelo
