Conversor industrial 1G/10G SFP+ para SFP+ OEO (3R Repeater) com função de conversor de mídia Ethernet 1G
Resumo
A série ETH-IMC2402-OEO representa um 10G de alto desempenho de nível industrial
Conversor óptico-elétrico-óptico (OEO) concebido para infraestruturas de rede de missão crítica.
Estes dispositivos robustos servem funções duplas como conversores de fibra de mídia e de longa distância
Repetidores de fibras, com suporte à transmissão de 10 Gbps em condições de temperatura extrema
(-40°C a +80°C).
Projetado para aplicações de rede de backbone, incluindo ambientes SAN, LAN e MAN,
A série oferece suporte versátil de protocolo para SDH/SONET STM-64/OC-192, 10G Fiber
As suas capacidades avançadas incluem a conversão de comprimento de onda óptico
(1310nm/1550nm/CWDM/DWDM) com funcionalidade Loop-back, tornando-o ideal para exigentes
Instalações em laboratórios de I&D, centros de dados e instalações de telecomunicações.
A arquitetura flexível do conversor também permite a conversão de mídia de fibra para cobre em 1 Gbps com
O sistema de transmissão de energia elétrica é um sistema de transmissão de energia elétrica que permite a transmissão de energia elétrica a uma distância de até 120 km, proporcionando soluções de conectividade abrangentes.
implantado como um repetidor de fibra independente do protocolo ou conversor de mídia, o ETH-IMC2402-OEO
A série garante um desempenho fiável em ambientes industriais adversos onde o padrão
O equipamento falharia.
As principais características destacadas:
1. Funcionalidade dupla como conversor de mídia e repetidor de longa distância
2Confiabilidade industrial para ambientes extremos
3Suporte abrangente ao protocolo 10G
4Capacidades avançadas de conversão de comprimento de onda
5Extensão do alcance de transmissão de 120 km
6- Aplicações de missão crítica
7. Diferenciação clara das soluções de nível comercial
Características
O DIP Switch suporta a comutação de taxa de dados de fibra de 1,25G/10G
Pode ser como 1G Ethernet Media Converter se estiver usando Ethernet
¢ Caixa de alumínio IP40
Suporte à instalação DIN-Rail/Wall-Mount
-40°C a 80°C (-40°F a 176°F)
Suporte de ligação a quente, exibição LED de estado completo, fácil instalação
Suporta o comprimento de onda DWDM/CWDM prescrito pela ITUT e também pode exibir a sua função DDM
Suporte ao Loop-back e ao Jumbo Frame
¢ Transporte transparente e muito pouco atraso
Função 3R (Regeneração, Reformulação, Re-timing)

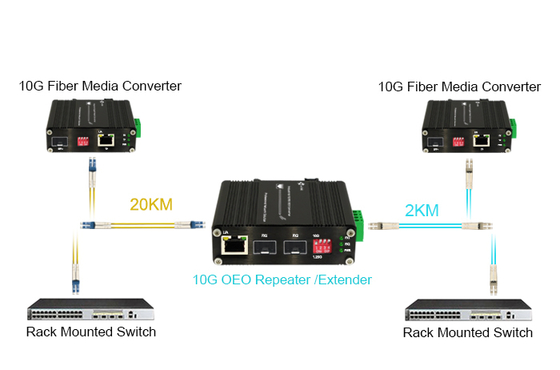

Aplicação
Aplicação I: Convertidor OEO 1G/10G (3R Repeater)
Aplicação II: Fibra para cobre 1Gbps Equipamento Ethernet funciona como meio de fibra para cobre
Conversor
Índices técnicos
| Dados de desempenho |
Índices técnicos |
| Função do equipamento |
Repetidor 3R |
| Velocidade de transmissão |
10G: 8,5Gb/s-11,7Gb/s |
| Protocolos |
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN com codificação 255/237 FEC (11,09Gbps)
10G Fibra de Canal (11,32Gbps)
10G POS
|
| Tipo de interface |
SFP+ para SFP+ |
| Distância de transmissão |
Módulo SFP+: até 80 km |
|
Pacote máximo
Taxa de encaminhamento
|
14,880,950/S |
| Temperatura de funcionamento |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| EEspecificações do conversor de mídia thernet |
| Normas |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Controle de fluxo duplex completo
|
| Modo de trabalho |
10/100/1000BASE-T a 1000BASE-SX/LX |
| Tipo de porta |
SFP para RJ45 |
| Cabos de rede |
Pares torcidos
10BASE-T: UTP de dois pares, categoria 3,4,5, até 100 m
100BASE-TX: 2 pares UTP Cat. 5, até 100m
1000BASE-T: 4 pares STP Cat 5 até 100 m
Cabos de fibra óptica
1000BASE-SX:
Cabos de fibra multi-modo de 50/125 μm ou 62,5/125 μm, até 220/550 m/2 km.
1000BASE-LX:
9/125μm cabo monomodo, que fornece uma longa distância de 10/20/40/80/120km (variam de acordo com o módulo SFP)
|
| Mecânica e electricidade |
| Potência de entrada |
12~48VDC, potência redundante (bloco terminal de 6 pinos) |
| Consumo de energia |
8W no máximo |
| Proteção |
| Sobrecarga de entrada de energia |
Reinicializável automático |
| Polaridade inversa |
Presente |
| D.I.P Interruptor |
| Função de interruptor DIP de 4 dígitos |
DIP |
Função |
Configurações |
| SW 1 |
1.25G/10G |
ON - 1,25 ~ 8,5G |
OFF - 10.3G ou 14.025G |
| SW 2 |
Reservado |
ON - Reservado |
OFF - Reservado |
| SW 3 |
Reservado |
ON - Reservado |
OFF - Reservado |
| SW 4 |
Reservado |
ON - Reservado |
OFF - Reservado |

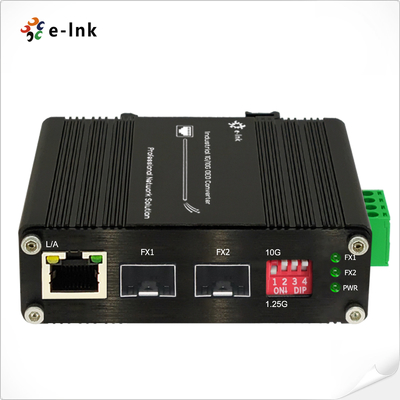

| Indicadores LED: |
| PWR |
Estado de potência |
| FX1 |
Portão SFP-1 |
| FX2 |
Portão SFP-2 |
| L.A. |
TP LINK/ACT |
| Dimensões (WxDxH) |
95 x 70 x 30 mm |
| Peso |
0.25kg |
| Cássaro |
Caixa de alumínio |
| Opções de montagem: |
Instalação DIN-Rail |
| Autorizações regulamentares |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
Informações de encomenda
| Modelo |
Descrição |
| ETH-IMC2402-OEO |
Conversor industrial 1G/10G SFP+ para SFP+ OEO (3R Repeater) com função de conversor de mídia Ethernet 1G |
| Opções de SFP |
Selecione a sua opção SFP na nossa Página de Opções SFP |
| O módulo SFP deve ser adquirido separadamente. |
| Opções de montagem |
¢ Instalado o suporte DIN-Rail por defeito |
| Opções de energia |
- Fonte de alimentação DIN-Rail.
|
| A fonte de alimentação deve ser adquirida separadamente. |
