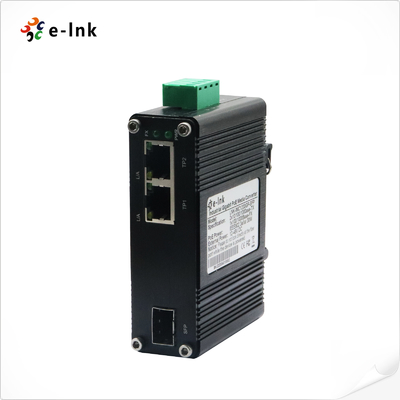

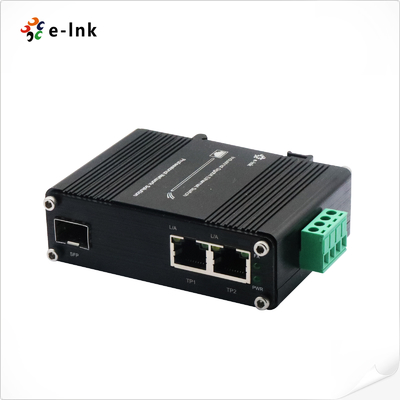

Mini Industrial 1-Port 100/1000X SFP para 2-Port 10/100/1000T Ethernet Media Converter
Resumo
A série LNK-IMC1200G-SFP representa uma linha robusta de conversores de mídia montados em trilhos DIN
Estes dispositivos de grau endurecido apresentam conectividade de duas portas com
10/100/1000Base-T Ethernet de cobre e 100/1000Base-X SFP fibra de interface, fornecendo meios flexíveis
A série foi concebida para ser confiável em ambientes adversos e funciona em uma gama de sistemas de transmissão de energia.
Uma gama de temperaturas alargada de -40°C a +75°C, mantendo a conformidade com as normas EN55022.
Suportando ambos os modos half-duplex e full-duplex, estes conversores acomodam vários módulos SFP
(single-mode/multi-mode, 1/2 core) para satisfazer diversos requisitos de redes de fibra.
Automatização, transporte e instalações ao ar livre, a série LNK-IMC1200G-SFP oferece
desempenho em que o equipamento comercial padrão falharia.
Principais melhorias:
1- posições claramente como uma série em vez de um único modelo
2. Melhor organização das especificações técnicas
3Proposta de valor mais forte para utilização industrial
4Inclui exemplos de aplicações específicas
5Uma linguagem técnica mais profissional
6. Manter todas as especificações críticas enquanto melhora o fluxo
7. Adiciona contexto sobre as condições de funcionamento ("onde o equipamento padrão falharia")
Características
¢ 12~48VDC Entrada de potência do bloco terminal

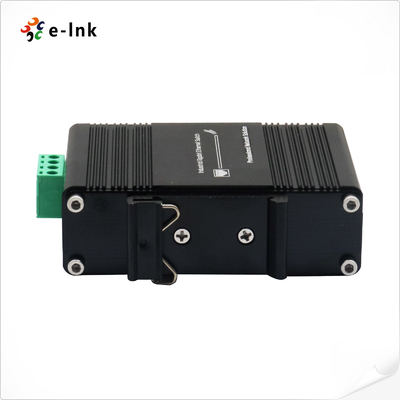

Suporte à instalação DIN-Rail e de montagem na parede
-40°C a 75°C (-40°F a 167°F)
Suporte para negociação automática
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
2 portas 10/100/1000BASE-T RJ45 com função automática MDI / MDI-X
1 porta SFP, modo duplo 100Base-FX ou 1000Base-X (detecção automática)

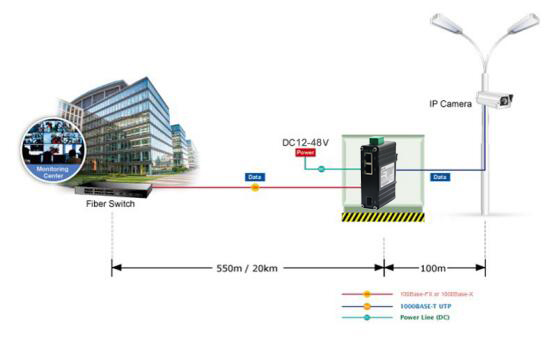

Aplicação
Índices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Taxa de filtragem para a frente: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
1 Mbit |
| Comprimento máximo do pacote: |
9K bytes |
| Tamanho da tabela de endereços |
Endereços MAC 2K |
| Interface |
| Conector: |
2 x RJ45 |
| Porta óptica: |
1 x SFP 1000Base-X ou 100Base-FX (detecção automática) |
| Mecânica e electricidade |
| Potência de entrada: |
12~48VDC, bloco terminal de 4 pinos |
| Consumo de energia: |
5W Max. |
| Indicadores LED: |
| PWR: |
Estado de potência |
| L/A: |
Status da ligação de dados |
| SPD: |
Status da Ethernet |
| 100M/1000M: |
Fiber LINK Status |
| Dimensões (WxDxH): |
95 x 70 x 30 mm |
| Peso: |
0.25kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail / Mural |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Autorizações regulamentares |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
| Modelo |
Descrição |
| LNK-IMC1200G-SFP |
Conversor de mídia SFP de 2 portas 10/1001000BASE-TX para 100/1000BASE-X |
| Opções de SFP |
Selecione o seu SFP na nossa página de opções de SFP (SFP industrial). |
| O módulo SFP deve ser adquirido separadamente. |
| Opções de montagem |
O sistema deve ser equipado com um dispositivo de fixação de parede. |
| Opções de energia |
- 24W/1A 24VDC. |
| A fonte de alimentação deve ser adquirida separadamente. |
