Mini Industrial 10/100/1000Base-T para 100/1000Base-X SFP Ethernet Media Conversor
Visão Geral

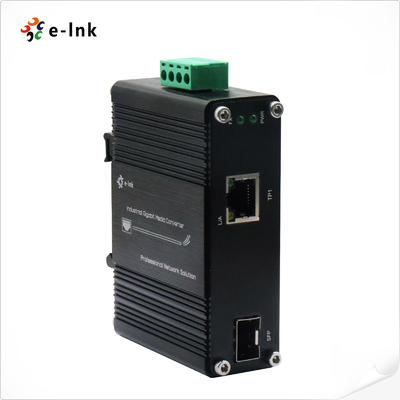

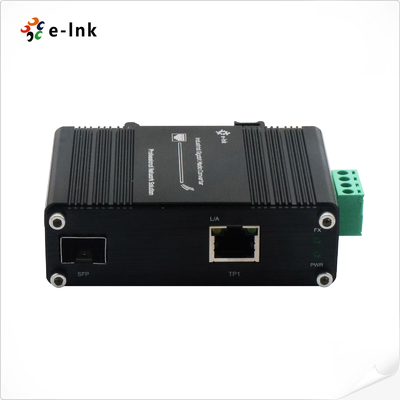

O LNK-IMC3012-SFP é um conversor de mídia de nível industrial para trilho DIN, projetado para uma rede confiável
conectividade em ambientes agressivos. Este dispositivo reforçado oferece conversão perfeita entre
Ethernet de cobre 10/100/1000Base-T e redes de fibra 100/1000Base-X através de seu slot SFP flexível,
suportando vários módulos SFP de modo único ou multi-modo (single/dual-core) para atender a diversos
requisitos de aplicação.
Construído para aplicações industriais, o conversor apresenta:
- Faixa de temperatura operacional estendida** (-40°C a +75°C)
- Design robusto** atendendo aos padrões **EMC EN55022**
- Porta Ethernet de modo duplo** suportando operação **half-duplex e full-duplex**
- Compatibilidade SFP hot-swappable** para conectividade de fibra flexível
- Montagem compacta em trilho DIN** para fácil instalação em armários de controle
Com sua construção robusta e opções de conectividade versáteis, o LNK-IMC3012-SFP é ideal para
automação industrial, sistemas de transporte e redes de utilidade que exigem conversão de mídia confiável
em ambientes exigentes. O dispositivo garante desempenho estável, ao mesmo tempo em que oferece a flexibilidade para
adaptar-se a diferentes necessidades de infraestrutura de fibra.
Características
► Entrada de alimentação de bloco de terminais de 12~48VDC

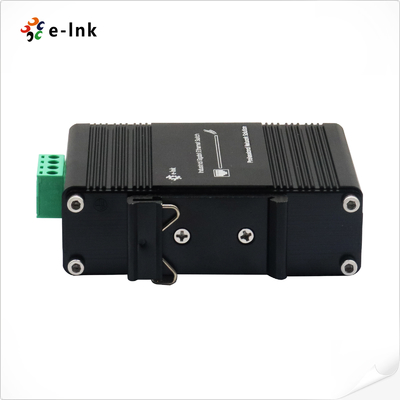

► Suporta instalação em trilho DIN e montagem em parede
► Ambiente endurecido -40°C a 75°C (-40°F a 167°F) temperatura de operação
► Suporta Full/Half-duplex, Auto-negociação
► IEEE 802.3az Energy Efficient Ethernet (EEE) compatível
► Indicadores LED extensivos para diagnósticos de rede
► 1 porta 10/100/1000BASE-T RJ45 com função auto MDI / MDI-X
► 1 porta SFP, modo duplo 100Base-FX ou 1000Base-X (detecção automática)

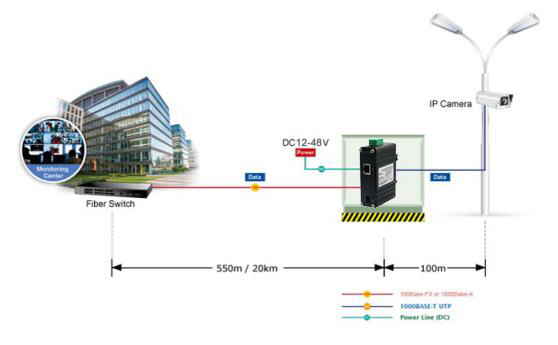

Aplicação
Índices Técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo de Processamento: |
Store-and-Forward |
| Taxa de Filtro de Encaminhamento: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memória de Buffer de Pacotes: |
1 Mbit |
| Comprimento Máximo do Pacote: |
9K Bytes |
| Tamanho da Tabela de Endereços |
2K Endereços MAC |
| Interface |
| Conector: |
1x RJ45 |
| Porta Óptica: |
1 x SFP 1000Base-X ou 100Base-FX (detecção automática) |
| Elétrico e Mecânico |
| Entrada de Alimentação: |
12~48VDC, bloco de terminais de 4 pinos |
| Consumo de Energia: |
3W Máx. |
| Indicadores LED: |
| PWR: |
Status de Energia |
| L/A: |
Status do LINK de Dados |
| SPD: |
Status Ethernet |
| 100M/1000M: |
Status do LINK de Fibra |
| Dimensões (LxPxA): |
95 x 70 x 30 mm |
| Peso: |
0,25Kg |
| Caixa: |
Caixa de Alumínio |
| Opções de Montagem: |
Trilho DIN / Montagem em Parede |
| Ambiental |
| Temperatura de Operação: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de Armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade Relativa: |
5% a 95% sem condensação |
| MTBF |
> 200.000 horas |
| Aprovações Regulatórias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informações para Pedidos
| Modelo |
Descrição |
| LNK-IMC3012-SFP |
Conversor de Mídia Ethernet SFP 10/1001000BASE-TX para 100/1000BASE-X endurecido |
| Opções SFP |
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP (SFP Industrial). |
| ► O módulo SFP deve ser adquirido separadamente. |
| Opções de Montagem |
► Suporte de trilho DIN padrão instalado; Suporte de montagem em parede incluído. |
| Opções de Energia |
► Fonte de alimentação de 24W/1A 24VDC. Fio aberto para bloco de terminais |
| ► A fonte de alimentação deve ser adquirida separadamente. |
