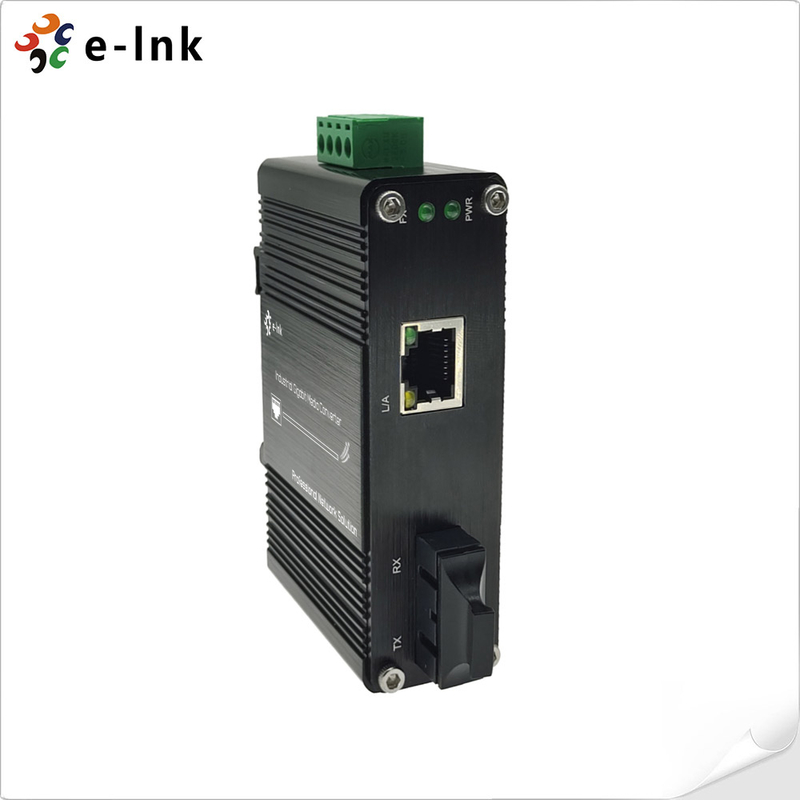

Mini Industrial 10/100/1000Base-T para 1000Base-X MediaConversor
Resumo
A série LNK-IMC3012 é um conversor de mídia de nível industrial que permite uma rede sem conexões
Conversão entre 10/100/1000BASE-T Ethernet de cobre e 1000BASE-X fibra.
O sistema de aquecimento global é um sistema de aquecimento global que funciona de forma fiável numa gama de temperaturas alargada (-40°C a 75°C) e possui características
Uma caixa de alumínio resistente para uma durabilidade superior.
modos, garantindo opções de conectividade flexíveis.
Uma das principais vantagens da série LNK-IMC3012 é a sua porta de fibra dupla taxa, suportando tanto 100Mbps e
1000Mbps para uma ampla compatibilidade com vários dispositivos de fibra.
Para facilitar a implantação, o conversor suporta DIN
Instalação de trilhos ou de caixas de distribuição, tornando-se uma solução ideal para redes industriais,
Os projectos de infra-estruturas que requerem uma conversão de meios de comunicação fiável.
Características
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
Indicadores LED extensos para diagnóstico de rede

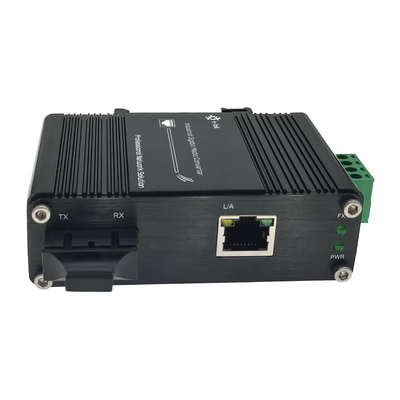

1 porta 10/100/1000BASE-T RJ45 com função automática MDI / MDI-X
1 porta SC, 1000Base-X
Suporte para negociação automática

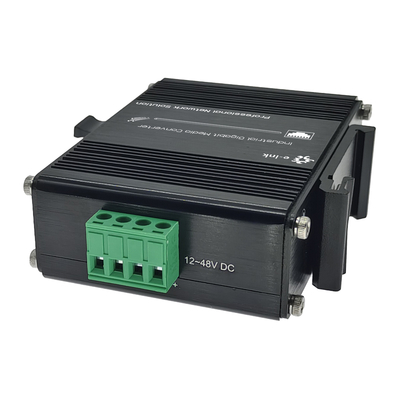

¢ 12~48VDC Entrada de potência do bloco terminal
Suporte à instalação DIN-Rail e de montagem na parede
-40°C a 75°C (-40°F a 167°F)

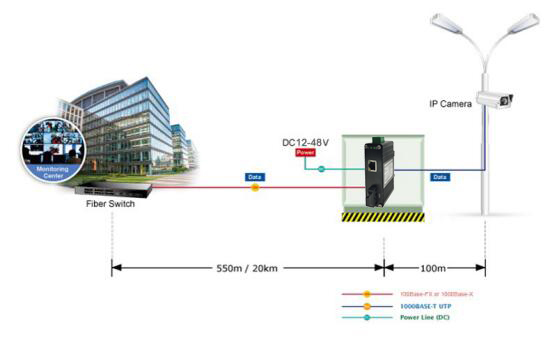

Aplicação
Índices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Taxa de filtragem para a frente: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
1 Mbit |
| Comprimento máximo do pacote: |
9K bytes |
| Tamanho da tabela de endereços |
Endereços MAC 2K |
| Interface |
| Conector: |
1x RJ45 |
| Porta óptica: |
1 x SC 1000Base-X |
| Mecânica e electricidade |
| Potência de entrada: |
12~48VDC, bloco terminal de 4 pinos |
| Consumo de energia: |
3W Max. |
| Indicadores LED: |
| PWR: |
Estado de potência |
| L/A: |
Status da ligação de dados |
| SPD: |
Status da Ethernet |
| 100M/1000M: |
Fiber LINK Status |
| Dimensões (WxDxH): |
95 x 70 x 30 mm |
| Peso: |
0.25kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail / Mural |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Autorizações regulamentares |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Expanso)
Classificação de equipamento
IEC 61000-4-8: 2009 (PFMF)
|
Informações de encomenda
| Modelo |
Descrição |
| LNK-IMC3012 |
Mini Convertidor de Mídia Industrial, 10/100/1000Base-T para 1000Base-SX, Multi-modo, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Mini Convertidor de Mídia Industrial, 10/100/1000Base-T para 1000Base-LX, Single-mode, 20km, 1310nm, SC |
| LNK-IMC3012-S20 |
Mini-conversor de mídia industrial, 10/100/1000Base-T para 1000Base-BX, de modo único, de fibra única, 20 km, 1310/1550nm, SC |
| Opções de montagem |
O sistema deve ser equipado com um dispositivo de fixação de parede. |
| Opções de energia |
- 24W/1A 24VDC. |
| A fonte de alimentação deve ser adquirida separadamente. |
