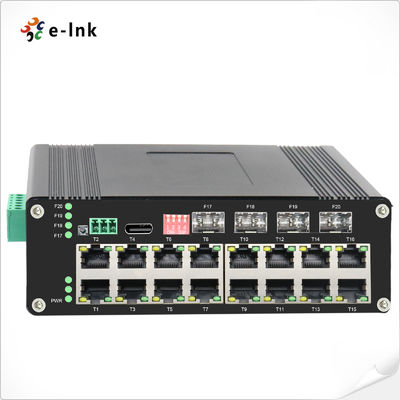

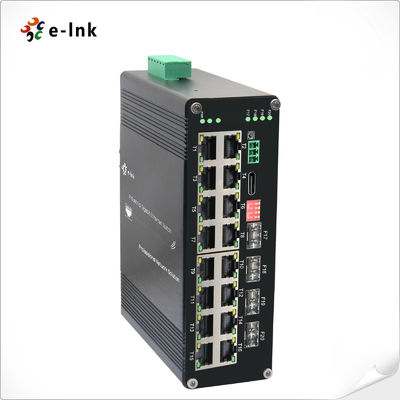

Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Visão geral do Switch Ethernet gerenciado
Isto.Interruptor Ethernet endurecido gerenciado L2+É equipado com 16 portas RJ45 Gigabit (10/100/1000Base-T) com suporte a IEEE 802.3at PoE + e 4 portas uplink Gigabit SFP (1000Base-X) para conectividade de fibra.Modo duplex completo/meio duplexe autoMDI/MDI-X, enquanto os slots SFP suportam fibra monomodo ou multimodo, oferecendo opções versáteis de implantação de longa distância.
Projetado para ambientes industriais e desafiadores, este interruptor PoE gerenciado fornece energia e dados através de um único cabo, reduzindo assim a complexidade de instalação para câmeras IP,pontos de acesso sem fiosO gerenciamento avançado do L2+ deste produto, que inclui VLAN, QoS e recursos de segurança, assegura um sistema estável, eficiente,e segurança do desempenho da rede para aplicações críticas.
Interruptor Ethernet gerenciadoCaracterísticas
Suporte para 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 Port suporta Full/Half-duplex, Auto-negociação, Auto MDI/MDIX
¢ Compatível com o IEEE802.3af/at
O DIP Switch suporta VLAN de uma tecla, gerenciamento de anel de uma tecla, rede PoE de 250m
Suporte para conectar a porta USB-C para fácil gestão, sem a necessidade de acessar a porta serial RS232
10K Bytes Jumbo Frame
¢ IEEE 802.3az Ethernet de Eficiência Energética (EEE)
¢ Caixa de alumínio IP40
Suporta a instalação de DIN-Rail
-40°C a 80°C (-40°F a 176°F)
Interruptor Ethernet gerenciadoÍndices técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| Qualidade de serviço IEEE802.3p |
| IEEE802.1d Árvore de Espalhamento |
| Taxa de transferência e filtragem: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memória do Buffer de Pacotes: |
12 M bits |
| Tipo de processamento: |
Serviços de armazenagem e transferência |
| Largura de banda do plano de fundo |
110 Gbps |
| Comprimento máximo do pacote: |
Quadro Jumbo de 10K bytes |
| Tamanho da tabela de endereços: |
Endereços MAC 8K |
| Interface |
| Conector: |
16 x RJ45 |
| RS485: |
1 x RS485 (opcional) |
| Porta óptica: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (para gestão) |
| Interface serial RS485 (opcional) |
| Interface física |
Terminal de parafuso de 3 pinos padrão industrial |
| Tipo de dados |
1Ch RS485 Bi-Direção |
| Sinais RS-485 |
Data+, Data-, GND |
| Distância da linha de porta em série (cobre) |
1000 metros |
| Taxa de Baud |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Padrão: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Potência através de Ethernet |
| Portão: |
RJ45 |
| Atribuição do pin de alimentação |
4/5(+), 7/8(-) |
| Orçamento do POE: |
Até 480 watts de orçamento de PoE |
| Meio ambienteN.T. |
| Temperatura de funcionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 200 000 horas |
| Mecânica e electricidade |
| Potência de entrada: |
48 ~ 57VDC, Potência redundante (bloco terminal de 6 pinos) |
| Consumo de energia: |
8W Max. ((PoE em utilização < 480W) |
| Proteção: |
| Sobrecarga de entrada de energia: |
Reinicializável automático |
| Polaridade inversa: |
Presente |
| D.I.P Interruptor |
|
Função de interruptor DIP de 4 dígitos
|
DIP |
Função |
Configurações |
| SW 1 |
VLAN |
ON - Ativado |
OFF - Invalido |
| SW 2 |
Gestão de Anéis |
ON - Ativado |
OFF - Invalido |
| SW 3 (a ser atualizado) |
Rede PoE de 250m |
ON - Ativado |
OFF - Invalido |
| SW 4 (a ser atualizado) |
Reiniciar PoE |
ON - Ativado |
OFF - Invalido |
| Indicadores LED: |
| PWR: |
Estado de potência |
| Ethernet (por porta): |
Ligação/Atividade |
| PoE: |
Estatuto do PoE |
| Fibras: |
Portos SFP de Gigabit: F17~F20 |
| Dimensões (WxDxH): |
155 x 115 x 85 mm |
| Peso: |
1.2 kg |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
Instalação DIN-Rail |
| Características do software |
| Protocolos de despedimento |
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações |
| Suporte para transmissão múltipla |
Suporte ao IGMP Snooping V1/V2/V3, suporte ao GMRP, GVMP,802.1Q |
| VLAN |
Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, VLAN duplo, |
| Gestão do tempo |
SNTP |
| QOS |
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
| LCA |
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
| Gestão de PoE |
Limite de potência total da fonte de alimentação PoE
Distribuição de potência de saída PoE
Configuração da prioridade de saída do PoE
Situação de funcionamento do PoE
Planeamento da operação PoE
|
| Manutenção de diagnóstico |
Suporte para espelhamento de porta, Syslog, Ping |
| Função de gestão |
Suporte a CLI, WEB, SNMPv1/v2/v3, servidor Telnet para gestão, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Gestão de alarmes |
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP |
| Segurança |
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte DDOS, filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
| Características avançadas da camada 2+ |
Gerenciamento do IPv4/IPv6
Rota estática
|
| Autorizações regulamentares |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
Interruptor Ethernet gerenciadoInformações de encomenda
| Modelo |
Descrição |
| ETH-DIMC2416MP |
Industrial L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch |
| Opções de SFP |
Selecione a sua opção SFP na nossa Página de Opções SFP |
| O módulo SFP deve ser adquirido separadamente. |
| Opções de montagem |
¢ Instalado o suporte DIN-Rail por defeito |
| Opções de energia |
- Fonte de alimentação DIN-Rail. |
| A fonte de alimentação deve ser adquirida separadamente. |
