Conversor de Mídia Ethernet de Velocidade de Fio 10G Não Bloqueante Micro Industrial para Cobre

Opções SFP

Visão Geral

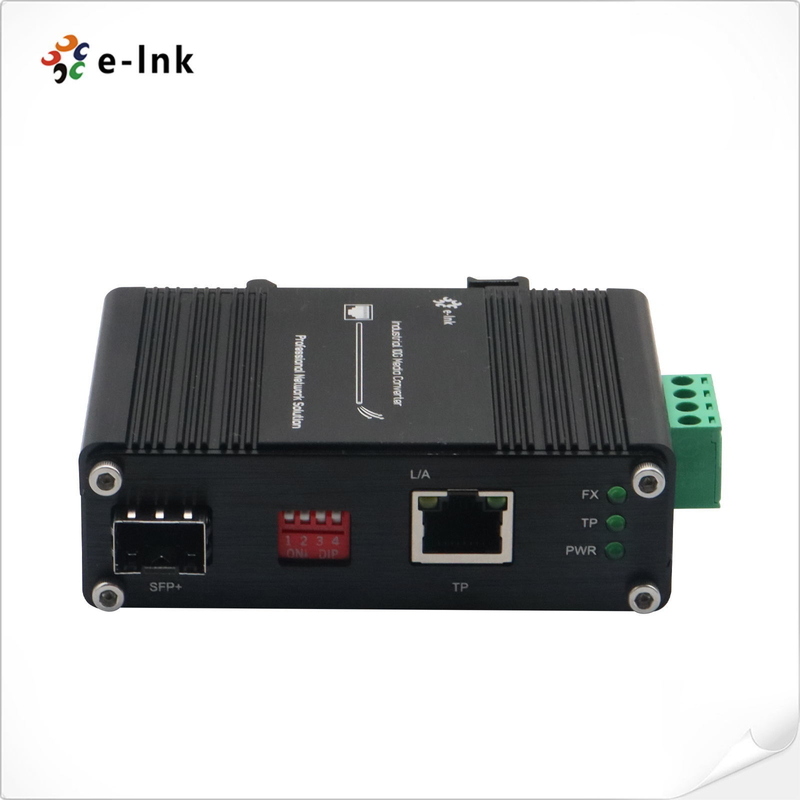

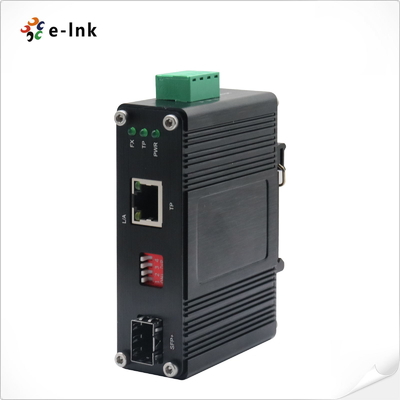

O LNK-IMC10G-SFP+ é um conversor de mídia Ethernet 10G de grau industrial, ultra compacto, projetado
para ambientes agressivos. Combinando uma porta RJ45 multi-taxa (10G/5G/2.5G/1G/100M) com um slot SFP+ 10GBASE-X
de fibra, ele oferece desempenho sem bloqueio e velocidade de fio para uma conversão perfeita de cobre para fibra.
Alojado em uma caixa robusta com classificação IP40 e entrada de energia redundante, este conversor opera de forma confiável em
temperaturas extremas (-40°C a 80°C). Seu formato pequeno e design robusto o tornam ideal para aplicações industriais
que exigem conectividade 10G de alta velocidade em condições exigentes.
Melhorias Chave:
- Mais conciso e escaneável – Mais fácil de ler, mantendo as especificações críticas.
- Maior ênfase na compacidade (um recurso destacado).
- Melhor detalhamento técnico (RJ45 multi-taxa, compatibilidade SFP+).
- Formatação consistente para temperaturas e padrões.
Recursos
Em conformidade com o padrão Ethernet IEEE 802.3u/802.3ab/802.3bz/802.3ae
Em conformidade com IEEE 802.3az Energy Efficient Ethernet (EEE)
Suporta auto-negociação 100Mbps, 1Gbps half/full duplex e modo full duplex 2.5/5/10Gbps
Entrada de energia do bloco de terminais 12~48VDC
Resistente a ambientes -40°C a 75°C (-40°F a 167°F) temperatura de operação
Suporta instalação em trilho DIN e montagem em parede

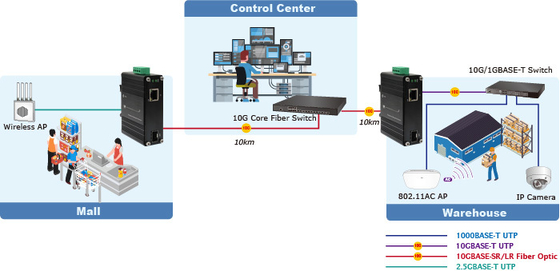

Aplicação




















Índices Técnicos


Ethernet
Padrões:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10Gbps Ethernet
	IEEE 802.3x controle de fluxo full-duplex
	IEEE 802.3az Energy Efficient Ethernet (EEE)
Taxa de Encaminhamento e Filtragem:	100Mbps
	1000Mbps
	2.5Gbps
	5Gbps
	10Gbps
Cabos de Rede:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　Cabo UTP Cat 5/5e/6/6A/7 (100 metros, máx.) 　EIA/TIA-568 STP de 100 ohms (100 metros, máx.) 10GBASE-LR/SR/BX: 　Cabo de fibra óptica multimodo de 50/125μm ou 62,5/125μm, até 300m 　Cabo de fibra óptica monomodo de 9/125μm, até 80km
Tipo de Processamento:	Store-and-Forward
Tecido:	20Gbps
Jumbo Frame:	16K
Tabela de Endereços:	9K entradas, aprendizado e envelhecimento automático de endereço de origem
Interface
Conector:	1 x RJ45
Porta Óptica:	1 x SFP+
Ambiental
Temperatura de Operação:	-40°C a 80°C (-40°F a 176°F)
Temperatura de Armazenamento:	-40°C a 85°C (-40°F a 185°F)
Umidade Relativa:	5% a 95% sem condensação
MTBF	> 200.000 horas
Elétrico e Mecânico
Entrada de Energia:	12~48VDC, Energia Redundante (Bloco de Terminais de 4 pinos)
Consumo de Energia:	5W Máx.
Proteção:
Sobrecarga de Entrada de Energia:	Reinicialização Automática
Polaridade Inversa:	Presente
DIP Switch
Função do interruptor DIP de 4 dígitos	DIP	Função	Configurações
	SW 1	Reservado	ON - Reservado	OFF - Reservado
	SW 2	Reservado	ON - Reservado	OFF - Reservado
	SW 3	Reservado	ON - Reservado	OFF - Reservado
	SW 4	Reservado	ON - Reservado	OFF - Reservado
Nota: A função do interruptor DIP pode ser personalizada com base nos requisitos do cliente.Indicadores LED:
PWR:
Status da Energia	L/A:
Link/Atividade na Porta Ethernet	TP:
Status Ethernet	FX:

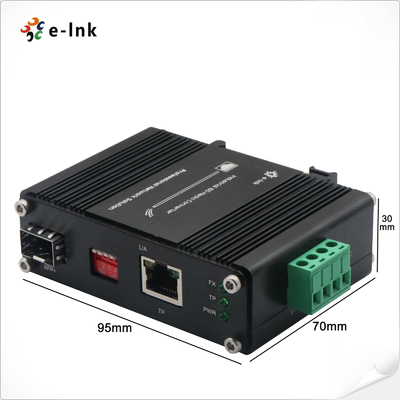

Status da Porta de Fibra SFP+	Dimensões (LxPxA):
95 x 70 x 30 mm	Peso:
0,25Kg	Caixa:
Caixa de Alumínio	Opções de Montagem:
Trilho DIN/Montagem em Parede	Aprovações Regulatórias
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informações para Pedidos

Modelo
