Mini Conversor de 12G-SDI para Fibra com TallyeRS485
Visão Geral

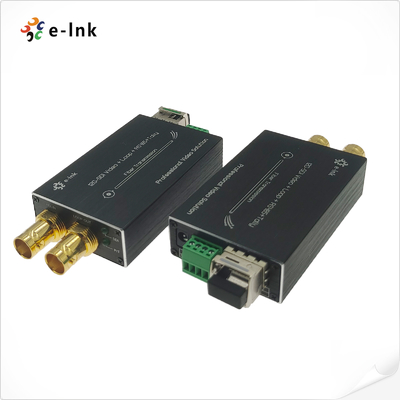

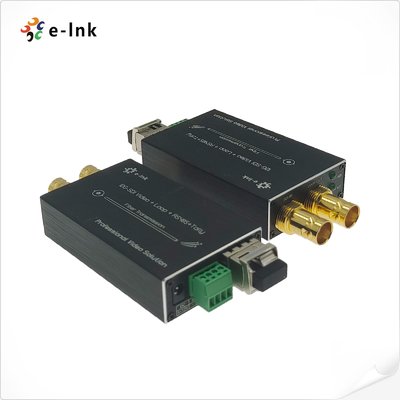

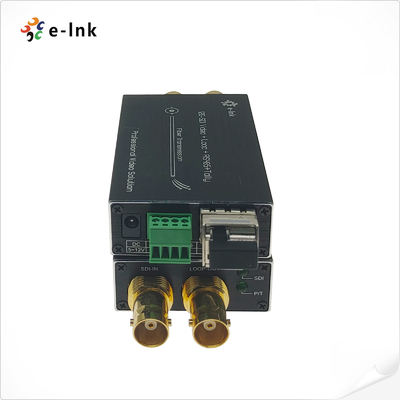

Série LNK-M12G-1V1T1D Mini Conversor de Fibra Óptica 12G-SDI
Este conversor de fibra compacto suporta:
- 1 canal de vídeo 12G-SDI (com áudio embutido)
- 1 canal de sinal Tally (para controle de câmera/intercomunicação)
- 1 canal de dados RS485 bidirecional
Todos os sinais são transmitidos por um único cabo de fibra óptica, com monitoramento em tempo real via um loop de 12G
saída.
O conjunto de Conversores de Vídeo 12G sobre Fibra E-link inclui um transmissor e um receptor, compatível
com formatos de vídeo de alta resolução, incluindo:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Projetado para transmissão, produção ao vivo e sistemas AV profissionais, este mini conversor garante
transmissão de sinal confiável de longa distância com baixa latência.
Características
Suporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD)
Diretamente compatível com sistemas de câmera 12G/6G/3G-SDI
Reclock integrado trava em taxas SMPTE de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps ou
Subtaxas de divisão por 1,001 e 270 Mbps
técnica WDM/CWDM/DWDM de fibra óptica;
Suporta 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Suporta Tally e RS485 reverso
Suporta troca a quente e conexão a quente

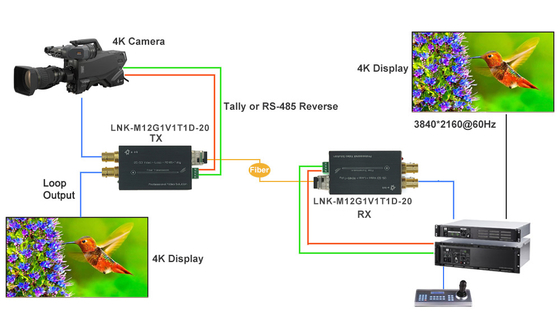

Aplicação
Índices Técnicos
| Formatos |
Suporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD) |
| Compatível |
Compatível com DVB-ASI e AES10 (MADI) |
| Entrada |
1 x 12G-SDI em BNC |
| Saída |
1 x fibra óptica LC |
| 1 x loop-out 12G-SDI em BNC |
| Resolução Suportada |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Faixa de resolução |
3840*2160@60Hz |
| Especificação do cabo de entrada |
≤70m@12G SDI Belden 1694A |
| Especificação do cabo de saída |
≤70m@12G SDI Belden 1694A |
| Tipo de dados |
Tally reverso |
| Tipo de dados |
RS485 reverso |
| Largura de banda de transmissão óptica |
270MHz～12GHz |
| Energia |
5-15 VCC |
| Consumo de energia |
2 W (Máx.) |
| Dimensões (CxLxA) |
80 x 40 x 20 (mm) |
| Temperatura de armazenamento |
-40℃～80℃ |
| Temperatura de operação |
-40℃～85℃ |
Informações para pedido
| Modelo |
Descrição |
| LNK-M12G-1V1T1D-20 |
Mini conversor de 12G-SDI para fibra com Tally, RS485 reverso e loop out, SMF, conector de fibra LC 20KM, incluindo transmissor e receptor, usado em pares |
