2G-SDI para conversor de fibra com Gigabit Ethernet e 2Ch para trás RS485
Resumo

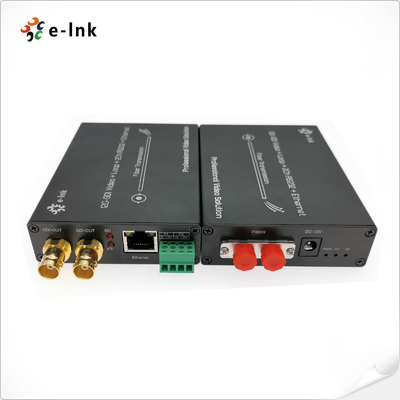

LNK-12GSDI-1V2R1GE Série 12G-SDI Fibra de conversão
Este conversor de fibra óptica de alto desempenho suporta:
- 1 canal de vídeo 12G-SDI (com áudio incorporado)
- 1 canal Gigabit Ethernet
- 2 canais de dados bidirecionais RS485
Todos os sinais são transmitidos através de um único cabo de fibra óptica, com monitoramento local através de uma saída de loop 12G.
O conjunto E-link 12G Video over Fiber Converters inclui um transmissor e um receptor, compatíveis
com formatos de vídeo de alta resolução, incluindo:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Ideal para transmissão profissional, produção ao vivo e transmissão de vídeo de alta qualidade a longas distâncias.
Características
Cada canal SDI inclui 8 canais de áudio incorporados
Bloques de Reclocker integrados para SMPTE Taxas de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps ou
Dividir por 1,001 Subratos e 270 Mbps
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
Suporta 1Ch 10/100/1000M Ethernet
Tecnologia WDM/CWDM/DWDM de fibra óptica;
Suporta 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.

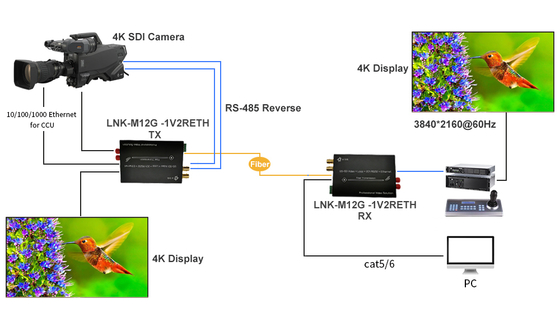

Aplicação
Índices técnicos
| Formatação |
Suporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD) |
| Compatível |
Compatível com DVB-ASI e AES10 (MADI) |
| Input |
1 x 12G-SDI em BNC |
| Produção |
2 x fibra óptica FC |
| 1 x 12G-SDI loop-out no BNC |
| Resolução apoiada |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Intervalo de resolução |
3840*2160@60Hz |
| Especificação do cabo de entrada |
≤ 70m@12G SDI Belden 1694A |
| Especificação do cabo de saída |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Tipo de dados |
2Ch para trás RS485 |
| Largura de banda de transmissão óptica |
270MHz12GHz |
| Potência |
12 VDC |
| Consumo de energia |
6 W (máximo) |
| Dimensões (LxWxH) |
117 x 80 x 24 (mm) |
| Temperatura de funcionamento |
-10°C ∼70°C |
| Temperatura de armazenamento |
-40°C ∼85°C |

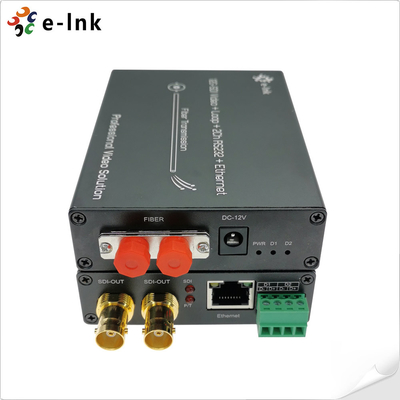

Painel
Conexão RS485
