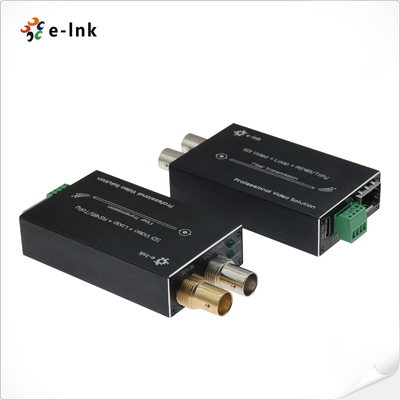

Conversor de Fibra Mini-tipo 3G-SDI com Tally & RS485 Reverso
Visão Geral
O conversor de fibra Mini 3G/HD-SDI suporta 1 canal de vídeo 3G/HD-SDI (com áudio embutido), sinal Tally e transmissão de sinal RS485 reverso via fibra óptica, e pode emitir sinal de monitoramento local via loop 3G/HD-SDI. O conversor de fibra de vídeo E-link 3G/HD-SDI inclui um transmissor e um receptor, suportando a transmissão de sinais 1080P 3G/HD-SDI.
Características
► Cada canal inclui áudio embutido de 8 canais;
► Equalização automática de cabo, usado para todas as taxas abaixo de 3,2 Gb/s (Belden 1694A);
► Reclocking automático 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Diretamente compatível com sistemas de câmera SDI
► Capacidade de transmissão de longa distância de até 80 km
► Troca a quente e conexão a quente;
► Lida com todos os padrões patológicos, transmissão de nível de transmissão digital não comprimida;
► Indicação de status LED para monitorar as condições de trabalho;
► Super faixa dinâmica óptica e livre de ajuste;
► Comprimentos de onda CWDM de 1470~1610nm opcionais;
► Faixa de temperatura ultra-ampla de nível industrial (-20℃~+70℃), adaptável a vários ambientes;
Índices Técnicos
| Interface Óptica de Fibra |
| Interface de Fibra | Simplex LC |
| Distância de transmissão | 550m-20Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Tensão de entrada/saída de vídeo | Típico: 1Vpp, Mínimo 0,5Vpp, Máximo 1,5Vpp |
| Taxa de bits de vídeo | Máx. 3,2 Gb/s |
| Ganho diferencial (10%～90% APL) | <1% |
| Suporte de formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Padrão SDI de vídeo | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s Mapping(3G-SDI) |
| Interface serial SMPTE424M 3Gb/s (3G-SDI) |
| Dados |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Tally & RS485 Reverso |
| Suporte de frequência/taxa | Máx. 115200bps para RS422
Máx. 57600bps para RS485 |
| BER | <10ˉ9 |
| Elétrico |
| Adaptador de energia | DC 5V |
| Consumo de energia | <5W |
| Indicador LED |
| SDI | Vídeo SDI |
| P/T | Fonte de alimentação |
| Mecânico |
| Dimensões (CxLxA) | 73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Pacote) |
| Peso | 75g (TX)
75g (RX)
450g (Pacote) |
| Caixa | Caixa de alumínio |
| Opções de montagem | Mesa |
| Ambiental |
| Temperatura de trabalho | -20℃～+70℃ |
| Temperatura de armazenamento | -40℃～+80℃ |
| Umidade de trabalho | 0~95% |
| MTBF | ≥100000 horas |

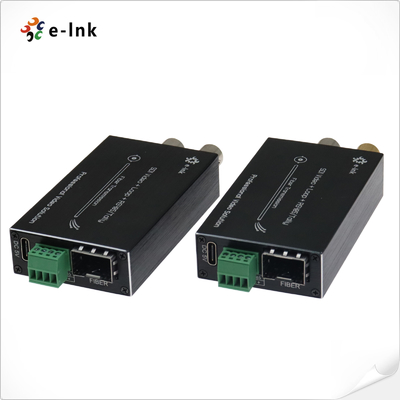

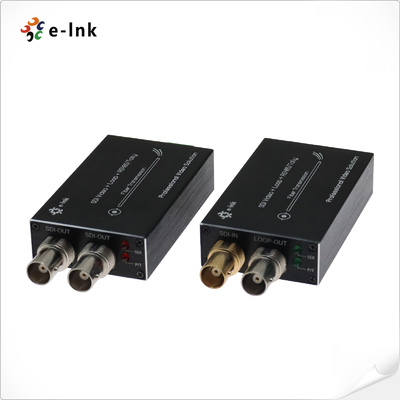

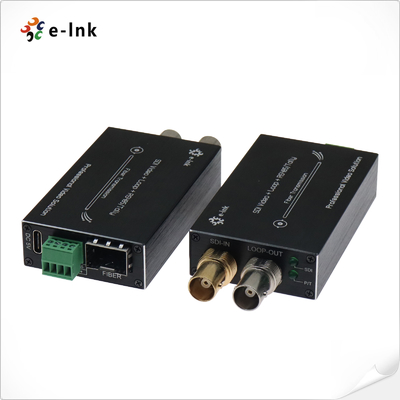

Interface & LED
Informações para Pedidos| Modelo | Descrição |
| LNK-M3G-1V-MM | Mini-tipo3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, MMF, Conector de Fibra LC 500 metros, incluindo Transmissor e Receptor, usado em pares |
| LNK-M3G-1V-20 | Mini-tipo3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 20KM, incluindo Transmissor e Receptor, usado em pares |
| LNK-M3G-1V-40 | Mini-tipo3G-SDI para Conversor de Fibra com Tally & RS485 Reverso e loop out, SMF, Conector de Fibra LC 40KM, incluindo Transmissor e Receptor, usado em pares |

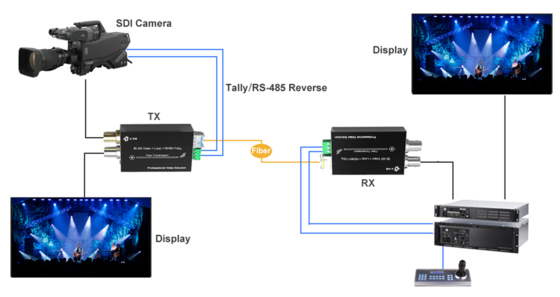

Aplicação
