IndústriaSérie RS232/RS485/RS422Fibra ópticaModem
Resumo

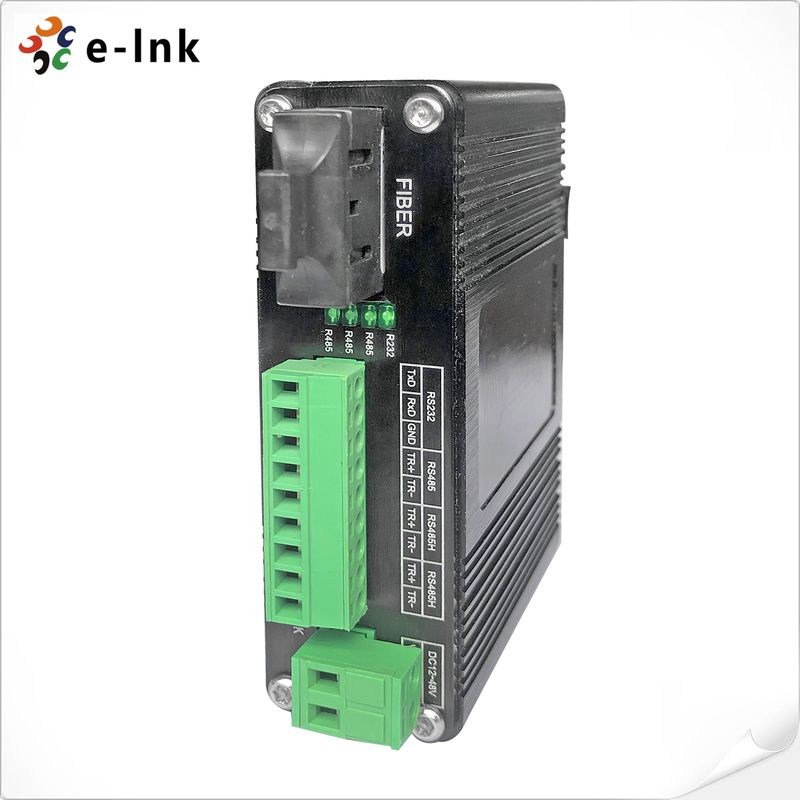

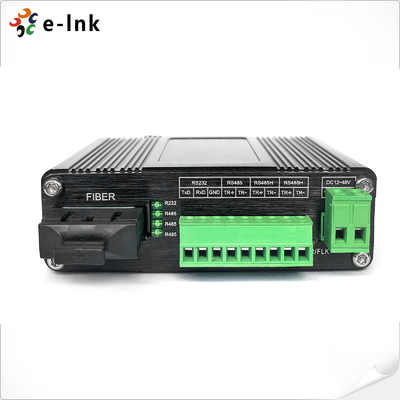

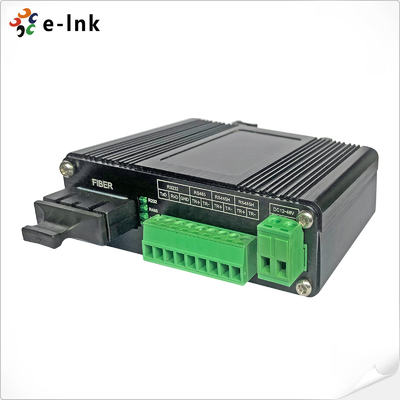

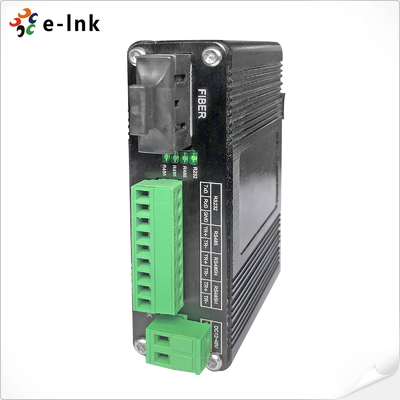

Conversor de fibra óptica RS232/RS485/RS422 industrialpermite uma série de longa distância confiável
Comunicação terminadaMultimodo (até 2 km)ouFibra monomodo (até 80 km).
Este conversor eliminainterferências eletromagnéticas,problemas de circuito de terra, erelâmpago
danosconvertendo sinais elétricos emtransmissão ópticaÉ ideal paraindustriais
controlo,Automação de processos,Gestão do tráfego, eSistemas de iluminação do palco.
ApoioRS232, RS485, RS422, com forte isolamento, desempenho estável e largura
Faixa de temperatura de funcionamento.
Características
️ Plug-and-play, ligável a quente
A extensão do bi-direcional RS-232/RS-485/RS-422 até 2 km em MMF, 80 km em SMF
¢ EIA/TIA padrão RS232/485/422, 0~2Mbps taxa
Os dados de série são totalmente transparentes, a taxa de transmissão é auto-adaptável, não é necessária nenhuma configuração
Os dados de série de alta velocidade podem ser utilizados para a comunicação DMX512 no controlo de iluminação do palco

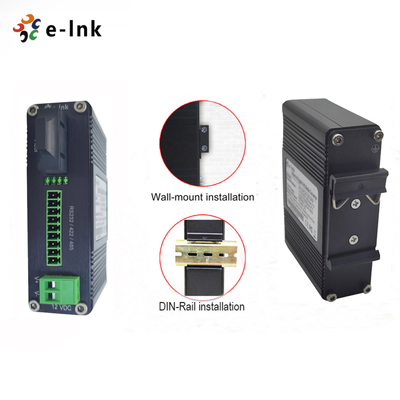

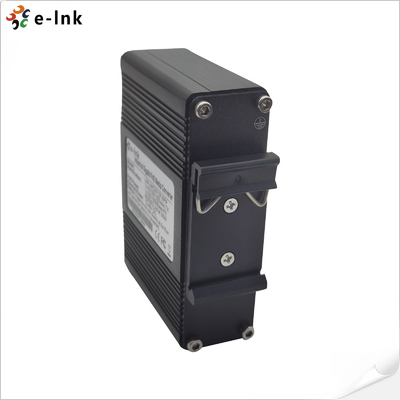

¢ Apoio à instalação DIN-Rail e de montagem na parede.
Proteção contra ondas elevadas e estática
LEDs de diagnóstico e indicadores unitários
Temperatura de funcionamento -40°C a 75°C
Índices técnicos
| Modelo |
Série LNK-IRS93 |
| Conector de fibra |
Padrão SC, ST/FC/LC opcional |
| Distância da fibra |
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| Interface em série |
Terminal industrial |
| Portos de sinalização |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H pode ser agrupado em 1Ch RS422 de alta velocidade
|
|
Padrão
|
EIA /TIA RS232/485/422 |
| Distância em série |
RS232: 15 metros, RS485/422: 1000 metros |
| Taxa |
Máximo 2 Mbps |
| RS-232 |
TXD, RXD, GND - Bi-direcional |
| RS-485 |
D+, D-, GND - Bi-direcional |
| Fornecimento de energia |
DC12~48V |
| Potência |
< 5W |
| Proteção estática |
Proteção contra descargas eléctricas estáticas (ESD) de 15 KV |
| Protecção contra sobretensões |
Proteção contra sobretensões de 1500 W/sec |
| Temperatura de operação |
-25°C a +75°C |
| Temperatura de armazenamento |
-40°C a +85°C |
| Umidade de armazenamento |
5% a 90% não condensantes |
| Dimensões |
95 ((L) * 70 ((W) * 29 ((H) mm |
| Peso |
00,25 kg/pcs |
Informações de encomenda
| Modelo |
Descrição |
| LNK-IRS93-SFP |
Série industrial RS232/RS485/RS422 com porta SFP |
| LNK-IRS93-SCMM |
Serial Industrial RS232/RS485/RS422, SC MM 850nm, 550m |
| LNK-IRS93-SC20 |
Industrial Serial RS232/RS485/RS422, SC SM 1310nm, 20km |
| Opções de montagem |
O sistema deve ser equipado com um sistema de proteção de parede. |
| Opções de energia |
O fornecimento de energia deve ser adquirido separadamente. |
Aplicação
