Mini Conversor de Mídia Ethernet de Fibra SFP 10/100Base-T para 100Base-X com 1Ch RS232/RS485/RS422
Visão Geral

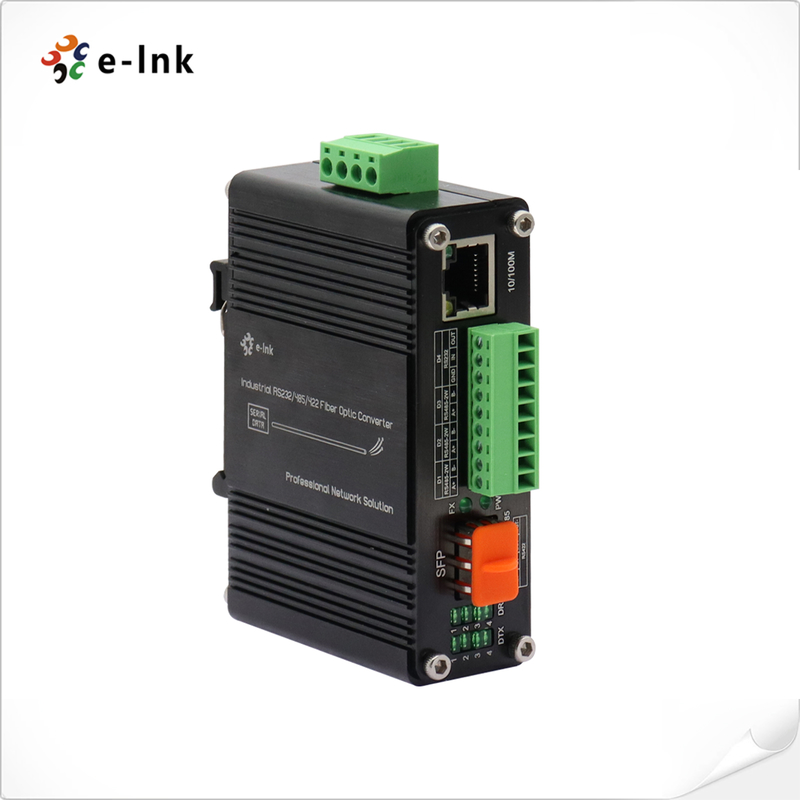

O LNK-IMCRS1100-SFP é um conversor de mídia DIN-rail robusto projetado para aplicações industriais,
combinando conversão de fibra óptica com capacidades de comunicação serial em um único dispositivo reforçado
Principais Características:
Suporte Multi-Interface: Converte entre Ethernet 10/100Base-T, fibra SFP 100Base-X,
e comunicações seriais RS232/RS485/RS422
Opções SFP Flexíveis: Acomoda vários módulos SFP (single-mode/multi-mode,
fibra simples/dupla) para distâncias de até:
- 2km em fibra multi-modo
- 80km em fibra single-mode
Confiabilidade Industrial:
- Faixa de temperatura de operação: -40°C a +75°C

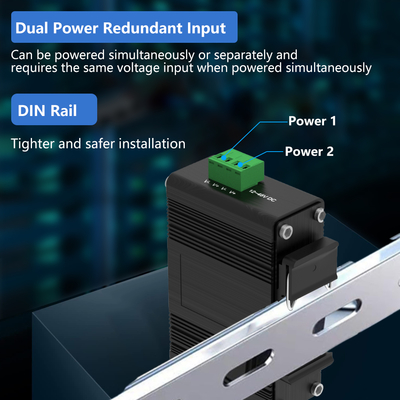

- Montagem em trilho DIN para fácil instalação
- Atende aos padrões EN55022
Rede Avançada:
- Suporta modos half-duplex e full-duplex
- Converte cobre para fibra para isolamento de sinal e proteção EMI
Aplicações Típicas:
- Sistemas de automação industrial
- Conectividade de dispositivos seriais remotos
- Extensões de rede de longa distância
- Instalações em ambientes agressivos
Este conversor robusto fornece comunicação confiável entre diferentes tipos de mídia, enquanto
resiste a condições industriais exigentes.
Características
Interfaces de Rede:
- 1 × porta RJ45 10/100BASE-TX com detecção automática MDI/MDI-X
- 1 × slot SFP 100Base-FX (suporta vários módulos de fibra)
- 1 × porta serial multi-protocolo (RS232/RS485/RS422 selecionável)
Desempenho e Conformidade:
- Operação full/half-duplex com negociação automática
- Em conformidade com IEEE 802.3az Energy Efficient Ethernet
- Proteção contra surtos integrada (4kV) e proteção contra descarga eletrostática
Alimentação e Instalação:
- Entrada de alimentação CC de ampla faixa: 12-48VDC (bloco de terminais)
- Opções de montagem flexíveis: trilho DIN ou montagem em parede
Durabilidade Ambiental:
- Temperatura de operação de nível industrial: -40°C a +75°C (-40°F a 167°F)
- LEDs de status extensivos para monitoramento e diagnóstico em tempo real
Benefícios Adicionais:
- Design compacto e que economiza espaço
- Instalação sem ferramentas para implantação em campo
- Desempenho confiável em ambientes agressivos
Índices Técnicos
| Ethernet |
| Padrões: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo de Processamento: |
Store-and-Forward |
| Taxa de Filtro de Encaminhamento: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| Memória do Buffer de Pacotes: |
1 Mbit |
| Comprimento Máximo do Pacote: |
9K Bytes |
| Tamanho da Tabela de Endereços |
2K Endereços MAC |
| Interface |
| Porta Ethernet: |
1 x RJ45 |
| Porta Óptica: |
1 x SFP 100Base-FX |
| Porta Serial |
1 x Terminal Industrial RS232/RS485/RS422 |
| RS232/RS485/RS422 |
| Interface Serial |
Terminal Industrial |
| Portas de Sinal |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H pode ser agrupado em 1Ch RS422 de Alta Velocidade
|
| Taxa de Baud |
RS485/RS422/RS232:4800-460800 |
| Padrão |
EIA /TIA RS232/485/422 |
| Distância Serial |
RS232: 15 metros, RS485/422: 1000 metros |
| Taxa |
Máx. 2Mbps |
| RS-232 |
TXD, RXD, GND - Bidirecional |
| RS-485 |
D+, D-, GND - Bidirecional |
| Proteção estática |
Proteção contra descarga eletrostática (ESD) de 15KV |
| Proteção contra surtos |
Proteção contra surtos de 1500W/seg |
| Elétrico e Mecânico |
| Entrada de Alimentação: |
12~48VDC, bloco de terminais de 4 pinos |
| Consumo de Energia: |
3W Máx. |
| Dimensões (LxPxA): |
95 x 70 x 30 mm |
| Peso: |
0,25Kg |
| Caixa: |
Caixa de Alumínio |
| Opções de Montagem: |
Trilho DIN / Montagem em Parede |
| Indicadores LED |
| PWR: |
Status da Alimentação |
| FX: |
Status do LINK de Dados |
| 10/100M: |
Status Ethernet |
| DTX 1 2 3 4 |
Status de Dados Seriais |
| DRX 1 2 3 4 |
Status de Dados Seriais |
| Ambiental |
| Temperatura de Operação: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura de Armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade Relativa: |
5% a 95% sem condensação |
| MTBF |
> 200.000 horas |
| Aprovações Regulatórias |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surto)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informações para Pedidos
| Modelo |
Descrição |
| LNK-IMCRS1100-SFP |
Mini Conversor de Mídia Ethernet de Fibra SFP 10/100Base-T para 100Base-X com 1Ch RS232/RS485/RS422 |
| Opções SFP |
► Opção SFP. Selecione seu SFP em nossa Página de Opções SFP (SFP Industrial). |
| ► O módulo SFP deve ser adquirido separadamente. |
| Opções de Montagem |
► Suporte DIN-Rail padrão instalado; Suporte de Montagem em Parede incluído. |
| Opções de Alimentação |
► Fonte de Alimentação 24W/1A 24VDC. Fio Aberto para Bloco de Terminais |
| ► A fonte de alimentação deve ser adquirida separadamente. |

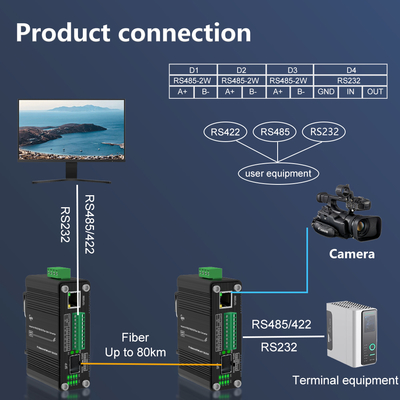

Aplicação
