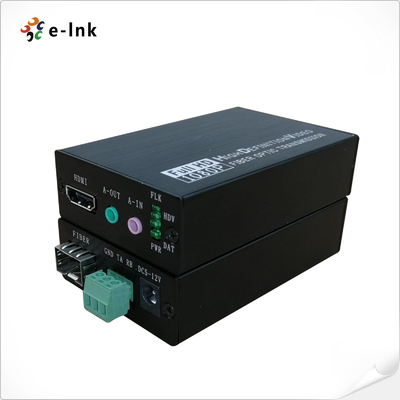

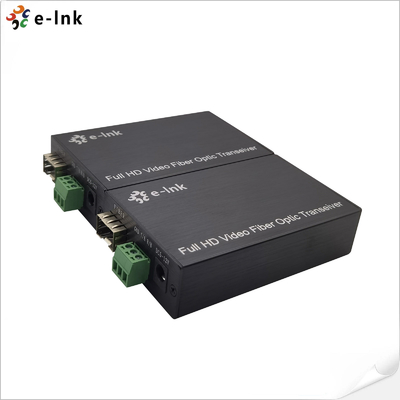

HDMI através de extensor de fibra óptica 20km com áudio bidirecional RS232 Plug and Play
Resumo
A Série LNK-HF100DA é um HDMI de alto desempenho através de um extensor de fibra óptica
Esta unidade compacta foi concebida para a transmissão profissional de sinais de longa distância.
com uma tensão máxima de 80 V ou mais, mas não superior a 50 V,
Dados seriados RS232 através de um único cabo de fibra óptica, garantindo um sinal excepcional
integridade em longas distâncias. É totalmente compatível com HDMI 1.4b, 3D e HDCP
1.4 padrões, suportando resoluções cristalinas até 1920*1200@60Hz.
A sua construção robusta e processamento de sinal avançado, este extensor oferece
A utilização de sistemas de gestão de custos é um dos principais desafios da gestão de custos.
aplicações exigentes em salas de vigilância, comando e controlo de segurança,
A utilização de sistemas de sinalização digital e ambientes de radiodifusão.
Características
Transmissão de sinais múltiplos de longa distância: Capaz de enviar HDMI não comprimido,
um sistema bi-direcional de áudio estéreo e sinais de controlo RS232 através de um único cabo de fibra óptica para
Distâncias de até 20 km, garantindo a perfeita integridade do sinal.
Suporte de vídeo de alta resolução: Oferece qualidade de vídeo premium com suporte para
Resoluções até 1920x1200@60Hz, incluindo compatibilidade especializada para
1600x1200@60Hz, ideal para ecrãs padrão e profissional.
Canal de áudio bidirecionalPermite a transmissão e a recepção simultâneas de
O áudio estéreo externo, que facilita a comunicação interactiva para aplicações como
Sistemas de conferência e áudio de transmissão.
Conformidade geral com as normas: Adere aos rigorosos HDMI 1.4b 3D e HDCP 1.2
A integração e a protecção dos conteúdos são asseguradas através de protocolos que garantem uma integração contínua e uma protecção dos conteúdos com uma ampla gama de
gama de equipamentos de origem e de exibição.
Gestão avançada do EDIDFunções: suporte EDID sofisticado para
leitura e gestão dos dados de exibição, garantindo a resolução de saída da fonte correta e reduzindo
complicações de instalação.
Integridade superior do sinal: Incorpora um sistema de regulação automática que
Otimizar continuamente o sinal de vídeo, resultando em uma imagem extremamente suave, nítida,
e qualidade de imagem estável.
Proteção robusta do hardware: A protecção ESD integrada nas principais interfaces protege o
A utilização de uma unidade de controlo de descargas eletrostáticas, aumentando significativamente a durabilidade e a fiabilidade do dispositivo
diversos ambientes.
Instalação fácil: concebido para uma verdadeira operação plug-and-play, permitindo a operação imediata
A aplicação sem necessidade de controladores ou configuração complexa, o que economiza tempo e
reduz os custos de instalação.
Índices técnicos
| Parâmetro |
Descrição |
|
Vídeo
|
Normas |
HDMI1.4B 3D; HDCP1.4 |
| Relógio de pixels máximo |
165 MHz |
| Taxa máxima de dados |
6.75 Gbps |
| Conformidade |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Suporte especial 1600*1200 @60HZ
|
| Conector |
HDMI feminino tipo A |
| Impedância |
100Ω |
| Faixa do cabo HDMI |
< 5 metros (Resolução até 1920*1200@60Hz) |
| Áudio |
Interface |
3.5 mm de áudio estéreo externo |
| Transmissor |
1Ch Input + 1Ch Output |
| Receptor |
1Ch Input + 1Ch Output |
| RS232 |
Interface |
Bloco terminal de 3 pines |
| Taxa de Baud |
≤ 115200bps |
| Fibras ópticas |
Interface |
Modelo SFP LC conector |
| Tipo de fibra |
Dispositivos de modo único |
| Comprimento de onda |
850nm/1310nm/1550nm |
| Largura de banda da interface |
3 Gbps |
| Distância de transmissão |
Transmissão@1920*1200@60Hz
Fibra multimodo: < 500M
Fibra monomodo: 20 km
|
| Índice Outros |
Fornecimento de energia |
Adaptador de alimentação: CC 5~12V |
| Dissipação de energia |
MAX 4W |
| Temperatura |
Funcionamento: -20°C ~ +70°C |
| Humidade |
Funcionamento: 5% ~ 90% |
| Dimensão (LxWxH) |
92 x 57 x 23 (mm) |
Informações de encomenda
| Modelo |
Descrição |
| LNK-HF100DA |
1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Fibra multimodo, 500m, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Fibra de modo único, 20km, incluindo 1 transmissor e 1 receptor, usado por pares |
Aplicação
Este extensor de fibra óptica profissional é projetado para ambientes
que requerem transmissão fiável e de longa distância de vídeo de alta definição,
A sua configuração de interface específica torna-o ideal para:
-
Sistemas de controlo industrial: permite o controlo e a operação centralizados por
-
Extensão das interfaces das estações de trabalho de controlo para PLC e HMI remotos através de fibra, com
-
RS232 para controlo de dispositivos e áudio bidireccional para intercomunicadores.
-
Transmissão e Produção ao Vivo: Facilitar a transmissão fiável de feeds da câmara
-
(HDMI) e comunicação de áudio bidireccional entre o palco/campo e o
-
Sala de controlo de produção, com controlo serial para câmaras PTZ.
-
Centros de Segurança e Vigilância: Permite a consolidação de sinais de
-
Configurações de segurança remotas, transmissão de vídeo HD de câmaras, áudio de área
-
micrófonos, e RS232 para o controlo PTZ de volta para uma estação de monitorização central.
-
Sinalização digital e redes AV corporativasGerencia a distribuição de conteúdos para
-
Displays em grandes campi ou edifícios, utilizando RS232 para a potência do display
-
Gestão/activação/desactivação de energia e áudio bidirecional para som sincronizado.
-
Imagem médica e diagnóstico: Assegura a transmissão inalterada de informações médicas
-
dados de imagem de equipamento de diagnóstico em salas blindadas para diagnóstico remoto
-
Estações de revisão, mantendo a fidelidade e a conformidade do sinal.
-
Sistemas de ensino a distância e de conferências: Extensão de vídeo de apresentação (HDMI)
-
e suporta áudio bidirecional para sessões de perguntas e respostas entre um salão principal e um controle remoto
-
salas de transbordamento ou estúdios de gravação.
