Detalhes do produto:
Condições de Pagamento e Envio:
|
| Resolução: | bocado 10 | Nível de sinal: | < 80 mVp-p |
|---|---|---|---|
| comprimento de onda SM padrão: | 1310nm, 1550nm | Comprimento de onda de CWDM: | 1270~1610nm, rede de 20nm de acordo com a UIT-T |
| Dimensões (LxWxH): | 58 X 21 x 20 milímetros | Temperatura de funcionamento: | 0°C a 70°C (32°F a 158°F) |

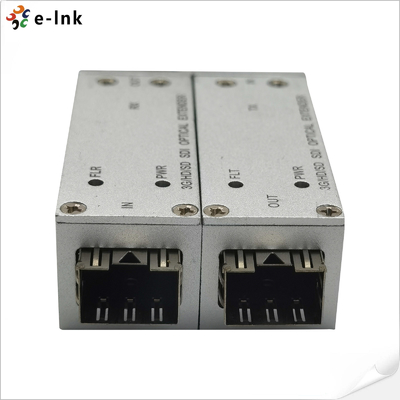

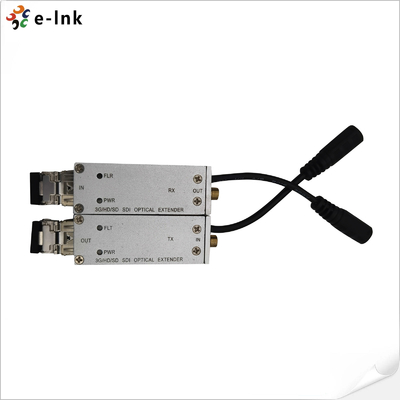

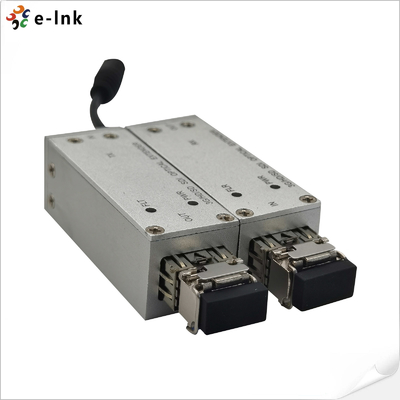

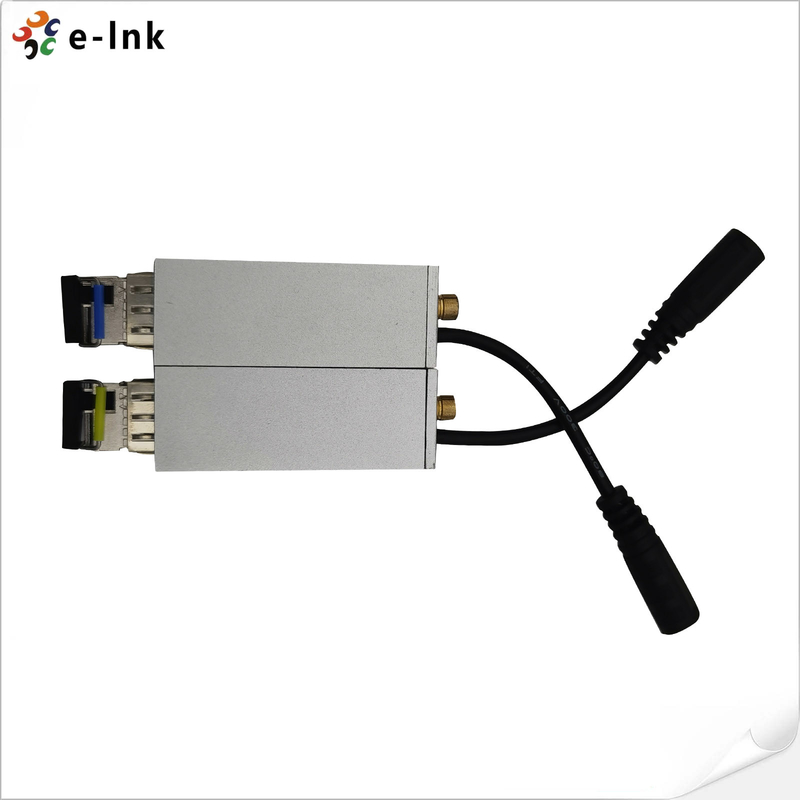

SMB 3G/HD/SD-SDI Micro-Extender Óptico
Módulo SFP de vídeo SDI Vantagens
¢ Reconhecimento automático do sinal 3G-SDI/HD-SDI/SD-SDI, sem necessidade de seleção manual
Distância de transmissão até 120 km
Tecnologia CWDM para permitir a transmissão de até 18 canais em uma fibra
¢ Compatível com SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
Compatível com o DVB-ASI ((EN50083-9)
Indicador de ligação de fibra, potência.
¢ A placa de PCB é ecológica (sem Pb)
- placa de PCB com design multicamadas para assegurar uma transmissão de sinal estável e fiável
Módulo SFP de vídeo SDI Índices técnicos
| Entrada SDI | |
| Padrão de vídeo | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Padrão de sinal | SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Impedância | 75Ω |
| Conector | PME |
| Saída SDI | |
| Nível de sinal | 800mVp-p±10% |
| Tempo de subida/baixa | < 0,8 ns |
| Jitter HD-SDI | O sistema de transmissão deve ser equipado com um sistema de transmissão de frequência de 100 kHz, com um sistema de transmissão de frequência de 100 kHz e com um sistema de transmissão de frequência de 10 Hz. |
| SDI Jitter | O sistema de transmissão deve ser equipado com um sistema de transmissão de dados de transmissão de dados. |
| Impedância | 75Ω |
| Conector | PME |
| Interface óptica | |
| FPS | Simplex LC, 3,125 Gbps. Distância de transmissão ≤ 120 km |
| comprimento de onda SM padrão | 1310nm, 1550nm |
| comprimento de onda CWDM | 1270~1610nm, rede de 20nm de acordo com a UIT-T |
| Intervalo de temperatura | 0 ~ 70 ̊C |
| Eletrodomésticos | |
| Potência | 5VDC, 1A |
| Consumo | < 5W |
| Indicador LED | |
| FLT | Estado da ligação de fibra (transmissor) |
| FLR | Estado da ligação de fibra (receptor) |
| PWR | Estado de potência |
| Mecânico | |
| Dimensões (LxWxH) | 58 x 21 x 20 mm |
| Peso | 100 g/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Escritório |
Conversor de mídia Ethernet industrialResumo
LNK-M3G-SMB1V-20 Série 3G-SDI/HD-SDI/SD-SDI micro extensor sistema de transmissão de fibra óptica que transmite um 3G-SDI, HD-SDI,Vídeo digital de alta definição SD-SDI ou um fluxo DVB-ASI através de uma fibra de modo único ou multimodo que suporta SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Com sua avançada tecnologia de transmissão de fibra óptica digital, não há ajustes necessários, simples de configurar e fácil de operar.A série de micro extensores SDI utiliza uma fonte de alimentação de 5 V com baixo consumo de energia.
Informações de encomenda
| Modelo | Descrição |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM incluindo Transmitter e Receiver, utilizado em pares |
