Detalhes do produto:
Condições de Pagamento e Envio:
|
| Número da parte: | LNK-CWDM-SFP3G-XX40 | Fator de forma: | Transceptor video de SFP |
|---|---|---|---|
| Taxa de dados: | 3 Gb/s | Comprimento de onda: | 1270~1610nm |
| Máximo Distância: | 40 quilômetros | Temperatura de funcionamento: | 0°C a 70°C (32°F a 158°F) |

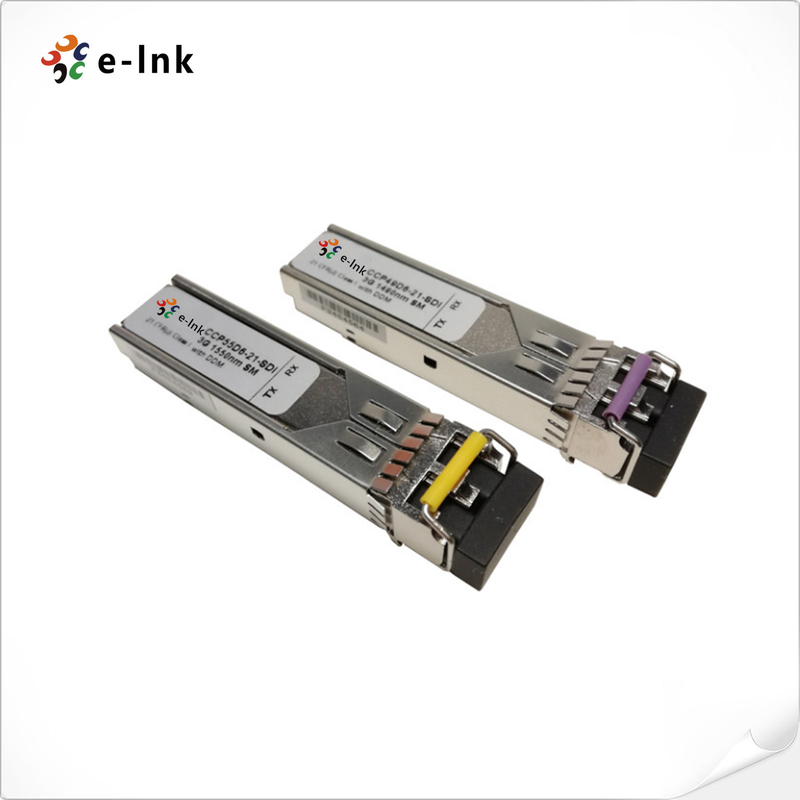

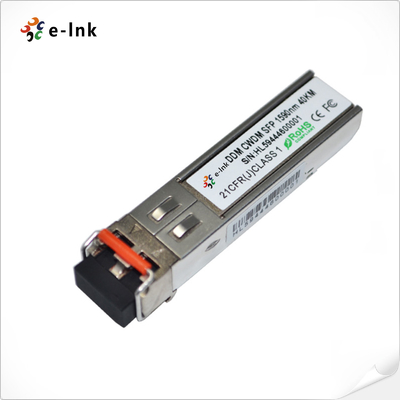

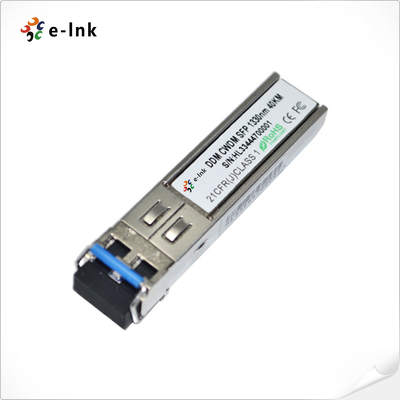

3G-SDI CWDM 1270~1610nm 40km Vídeo Digital Transceptor Óptico SFP (MSA)
Módulo SFP de vídeo SDI Vantagens
¢ Características compatíveis com a SMPTE 297-2006
Velocidade de 50 Mbps para 2,97 Gbps
¢ Apoio a padrões patológicos de vídeo para SD-SDI, HD-SDI e 3G-SDI
Transmissor DFB CWDM de comprimento de onda 18
► Hot-plug gable SFP footprint
¢ SFP MSA conforme
Funções de diagnóstico digital disponíveis através da interface I2C
¢ Fornecimento único de energia +3,3 V
Consumo energético reduzido
¢ Compatível com os requisitos e livre de chumbo
Módulo SFP de vídeo SDI Índices técnicos
| Padrões: | INF-8074i SFP (Small Form Factor Plug Gable) Transceptor |
| SFF-8472 Interface de monitorização de diagnóstico para transceptor | |
| SMPTE 259M-2008 SDTV Digital Signal/Data Serial Digital Interface (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Interface serial de sinal/dados (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Serial Digital Interface | |
| SMPTE 424M-2006 3Gbps sinal/dados Serial Interface (3G-SDI) | |
| Tipo de fibra | SMF |
| Max. Distância | 40 km |
| Componentes ópticos | DFB/PIN |
| Potência do transmissor | -2 ~ 3 dBm |
| Taxa de extinção | > 6 dB |
| Sensibilidade do receptor | < -20 dBm |
| Sobrecarga do receptor | > 3 dBm |
| Conector | LC duplex |
| Monitoramento de diagnóstico digital (DDM) | Suporte como padrão |
| Peso | 0.025kg |
| Temperatura de funcionamento | 0°C a 70°C (32°F a 158°F) |
| Temperatura de armazenamento | -40°C a 85°C (-40°F a 185°F) |

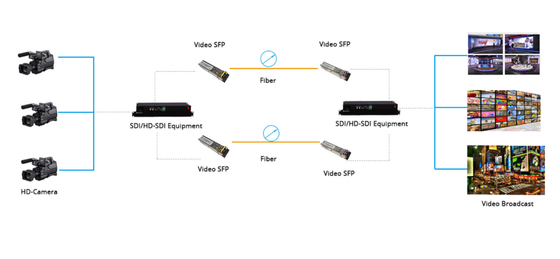

| Aplicação | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| Conversor de fibras 3G-SDI/HD-SDI/SD-SDI | |
| Roteadores e switches de vídeo digital de alta densidade | |
| Câmaras de transmissão, câmaras HD ou sistemas de monitoramento | |
| MTBF | > 200 000 horas |
Conversor de mídia Ethernet industrialResumo

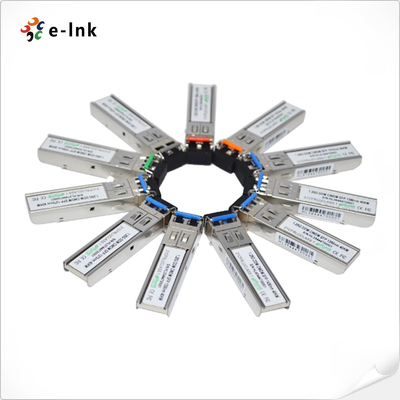

O E-link LNK-CWDM-SFP3G-XX40 é um módulo de transceptor óptico 3G-SDI CWDM de alto desempenho e custo-benefício para aplicação de transmissão de vídeo de longo alcance através de fibra de modo único (SMF).Ele fornece as taxas de dados de 50Mbps para 2.97Gbps e é projetado especificamente para um desempenho robusto na presença de padrões patológicos SDI para as taxas de série SMPTE 259M, SMPTE 344M, SMPTE 292M e SMPTE 424M.Fornece a distância máxima de transmissão de 40 km sobre fibra de modo único a 3Gbps sinais patológicosEstá disponível para todos os 18 canais CWDM de comprimentos de onda de 1270 nm a 1610 nm,Isso ajuda o cliente a aumentar a largura de banda de uma infraestrutura óptica de vídeo existente sem adicionar novas fibras. O LNK-CWDM-SFP3G-XX40 é compatível com a MSA.
Este módulo SFP de vídeo 3G SDI CWDM é um produto laser de classe I de acordo com os padrões FDA / CDRH e IEC-60825.
Informações de encomenda
| Modelo | Descrição |
| LNK-CWDM-SFP3G-2740 | Transceptor óptico de vídeo SFP SDI CWDM de 3 Gb/s, 1270nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2940 | Transceptor óptico de vídeo SFP SDI CWDM de 3 Gb/s, 1290 nm, 40 km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3140 | 3Gb/s SDI CWDM SFP Video Transceiver Óptico, 1310nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3340 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1330nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3540 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1350nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3740 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1370nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3940 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1390nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4140 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1410nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4340 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1430nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4540 | Transceptor óptico de vídeo SFP SDI CWDM de 3 Gb/s, 1450 nm, 40 km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4740 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1470nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4940 | Transceptor óptico de vídeo SFP SDI CWDM de 3 Gb/s, 1490 nm, 40 km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5140 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1510nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5340 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1530nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5540 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1550nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5740 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1570nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5940 | Transceptor óptico de vídeo SFP 3Gb/s SDI CWDM, 1590nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6140 | Transceptor óptico de vídeo SFP de 3 Gb/s SDI CWDM, 1610nm, 40km, LC, DDMI, MSA |
