tecnologia Co. de China da E-relação, Ltd.
Uma comunicação ótica profissional da fibra e da segurança do CCTV fabricante do produto da transmissão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Relação da fibra: | LC simples | Distância de transmissão: | 20 km |
|---|---|---|---|
| Comprimento de onda: | 1310nm/1550nm | Temperatura de funcionamento: | -20℃~+70℃ |
| Dimensões (WxDxH): | 483 x 270 x 45mm (19inch 1U) | Peso: | 8KG/pair |
| Destacar: | 3G-SDI através de extensor de fibra,8Ch 3G-SDI através de extensor de fibra,10G Ethernet através de Extensor de Fibra |
||

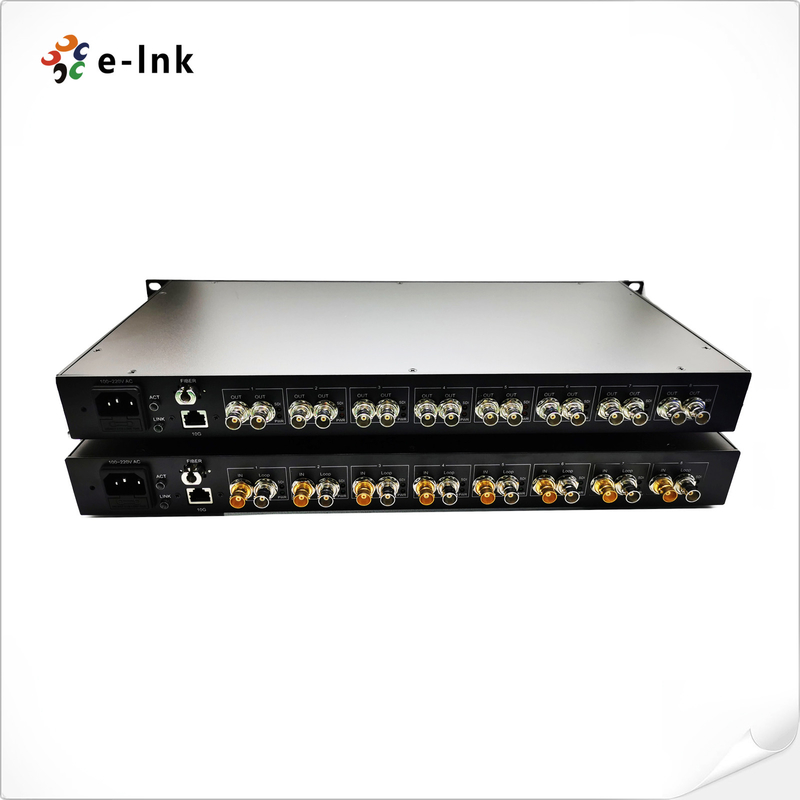

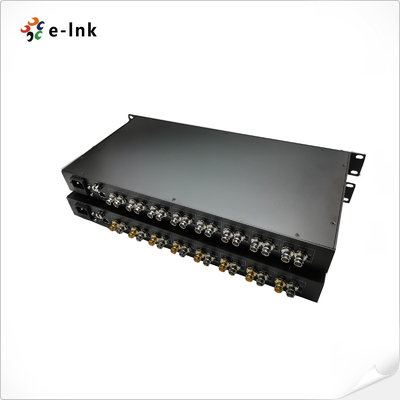

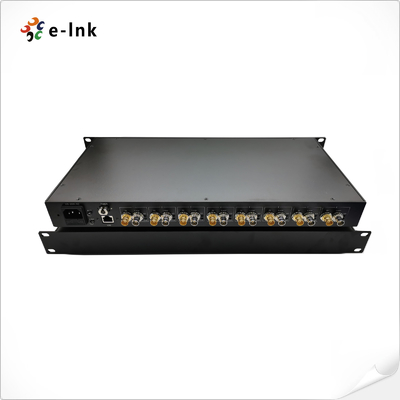

8Ch 3G-SDI + 1Ch 10G Ethernet através de extensor de fibra
Extensão de fibra SDIrVantagens
¢ Vídeo 8Ch 3G-SDI/ASI com áudio incorporado e Ethernet 10G através de uma fibra
Compatível com HD-SDI, SD-SDI, DVB-AST
¢ Faixa de largura de banda de 19,4Mb/s a 2,97Gb/s
Recuperação de relógio SMPTE 424M (2.97Gb/s)
Suporte a todos os padrões populares para transporte de vídeo digital, como SMPTE 424M, SMPTE 292M e SMPTE 259M, SMPTE 297M trabalhando em 3G-SDI, HD-SDI, SD-SDI, ASI, respectivamente
Sistema CWDM integrado, módulos SFP para cada caminho
- Suporte à equalização automática de cabos com base na taxa de dados detectada
Os indicadores de estado LED monitorizam os parâmetros críticos
Extensor de fibra SDI Índices técnicos
| Interface de fibra óptica | |
| Interface de fibra | Simplex LC |
| Distância de transmissão | 20 Km |
| Comprimento de onda | 1310nm/1550nm |
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) | |
| Entrada de vídeo | Canal 8 com Loop Out no TX |
| Saída de vídeo | Canal 8 com Loop Out no RX |
| Ethernet | |
| Normas |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae Ethernet de 10 Gbps Controle de fluxo full-duplex IEEE 802.3x |
| Interface | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
| Modo de funcionamento | Negociação automática por defeito |
| Eletrodomésticos | |
| Potência de entrada | 100VAC a 220VAC |
| Consumo de energia | < 12 W |
| Indicador LED | |
| PWR | Fornecimento de energia |
| SDI 1 ~ 8 | Sinais 3G-SDI |
| ACT | Sinais Ethernet RJ45 |
| LINK | Status do link |
| Mecânico | |
| Dimensões (LxWxH) | 483 x 270 x 45 mm (19 polegadas 1U) |
| Peso | 8 kg/par |
| Cássaro | Caixa de metal |
| Opções de montagem | Montar em rack |
Conversor de mídia Ethernet industrialResumo

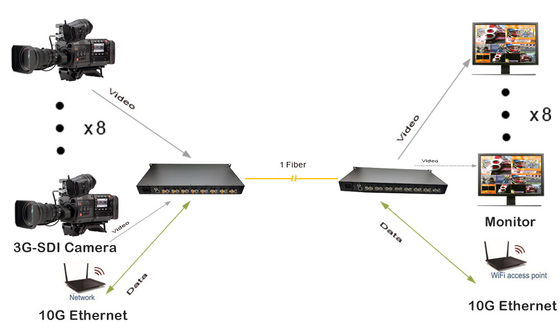

O extensor de fibra 3G-SDI e Ethernet E-link LNK-3G8V10GE fornece transmissão de um canal 3G-SDI com canais IP 10G Ethernet através de cabos ópticos de modo único.Este conversor de fibra óptica para SDI e IP permite alto desempenho óptico e processamento de vídeo HD brilhante em tempo realAs interfaces IP podem aumentar drasticamente a escalabilidade e a compatibilidade com todos os sistemas de rede modernos de gama alta.
Como os sinais ópticos não são afetados pelo ruído eletromagnético, o LNK-3G8V10GE torna o seu sistema mais confiável e seguro.É uma boa solução para qualquer sistema de vigilância HD ou aplicação de transmissão ao vivoConsiderando tudo,LNK-3G8V10GE empurra os limites do CCTV coaxial convencional ou sistema de transmissão para um nível completamente novo e permite que você estenda as distâncias de transmissão até 20km (opcional 40/60/80km).
Informações de encomenda
| Modelo | Descrição |
| LNK-3G8V10GE | 8Ch 3G-SDI Fiber Converter com Ethernet 10G e loop out, SMF, LC Fiber Connector 20KM, incluindo Transmitter e Receiver, utilizado em pares |
