Detalhes do produto:
Condições de Pagamento e Envio:
|
| Potência de entrada: | DC5V 3A | Consumo de energia: | 15W |
|---|---|---|---|
| Comprimento de onda: | 1310nm / 1550nm / CWDM | Temperatura de funcionamento: | -10°C a +75°C |
| Dimensões (WxDxH): | 172mm*167mm*45mm (LxWxH) | Peso: | 4 kg |
| Destacar: | Multiplexador de fibra Ethernet,Multiplexador de fibras 3G/HD/SD-SDI,Multiplexador de fibra de áudio |
||

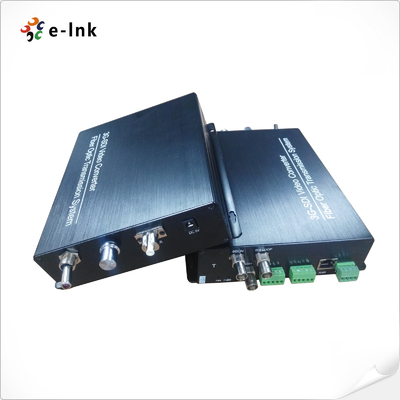

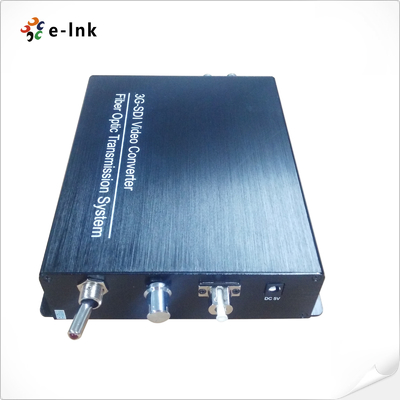

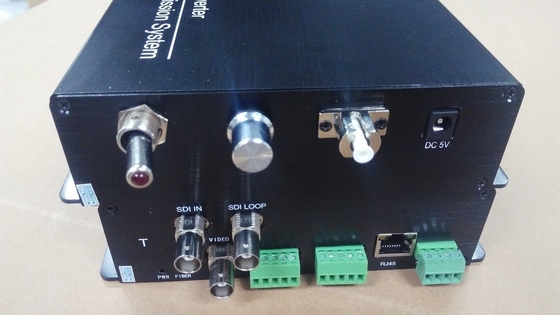

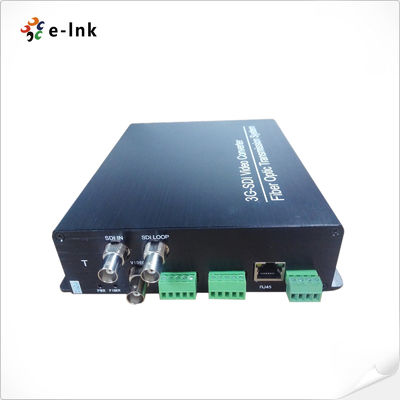

3G/HD/SD- SDI, RS422, Áudio, Ethernet, Tally, Intercom e Retorno de Vídeo através de Multiplexador de Fibra
Extensão de fibra SDIrVantagens
Suporta taxas de dados SMPTE 3G, HD e SD-SDI
- Tratar de todos os padrões patológicos
- Equalização automática dos cabos para garantir a integridade do sinal
Com Remote & Tally & Audio ((Intercom) & Retorno de vídeo
10/100 Ethernet
- Equalização automática dos cabos para garantir a integridade do sinal
¢ Rebloqueio automático 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Tipo de sinal de suporte: 270Mbit/s a 3Gbit/s de acordo com os padrões SMPTE 424M, SMPTE 292M e SMPTE 259M, DVB-ASI
¢ Diretamente compatível com sistemas de câmaras 3G/HD/SD-SDI e compatível com os protocolos de dados RS-232, RS-422 e RS-485
- 10+Km em fibra de modo único ou 300m em fibra de modo múltipla
¢ Entrada de energia do bloco terminal, troca a quente e ligação a quente
Extensor de fibra SDI Índices técnicos
| Especificações gerais | |
| Temporário de trabalho | -10°C a +75°C |
| Temperatura de armazenamento | -40°C a 85°C |
| humidade | 0 ~ 95% (não condensado) |
| Potência de entrada | DC5V 3A |
| Potência de saída | -6~-1 dBm |
| Sensibilidade Rx | < 18 dBm |
| Distância de transmissão | Fibra SM 10+km, fibra MM 300m |
| Conector óptico | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (facultativo) |
| Input/output SDI | |
| Formato do sinal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Taxa de dados | 270Mbit/s - 1,48Gbit/s - 3Gbit/s |
| Equalização de cabos | EQ de cabo automático (cabo Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interface SDI | BNC 75 Ohm |
| Intercomunicador | |
| Adaptador óptico da câmara | |
| Interface | 4 pin XLR (Homem) / 5 pin XLR (Mulher) / Jack de fones de ouvido de 3,5 mm |
| Microfone | Entradas de microfone com silenciamento e pre-empt |
| Auscultadores | com volume para cima ou para baixo |
| Áudio | Nível da linha de saldo ou desequilíbrio |
| Contagem | |
| Adaptador óptico da câmara | |
| Interface | Cabeça de ar de 4 pinos ou mini-XLR de 3 pinos |
| Produção | Bloqueio de contacto seco ou molhado +12V |
| Ligado: curto ou +12V | |
| Desligado: aberto ou 0V | |
| Controle remoto | |
| Interface | Bloco terminal da norma industrial |
| Dados | O número de veículos é indicado no anexo I. |
| Ethernet | |
| Porto | 10/100 Base-T, conector RJ-45 |
| Modo de trabalho | Complexo duplex/meio duplex |
| Taxa de dados | 10 Mbps e 100 Mbps Ethernet (Auto Adaptativo) |
Conversor de mídia Ethernet industrialResumo

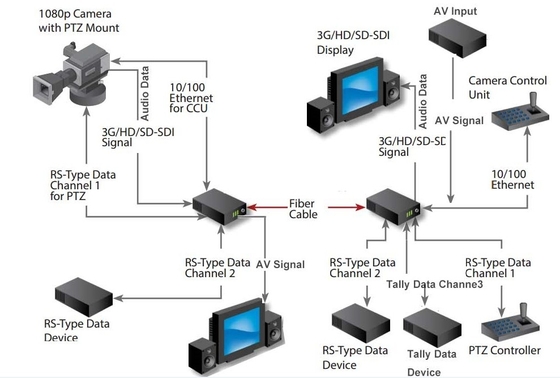

A série LN K-MIDI permite transmitir 3G, HD ou SD-SDI conforme SMPTE 424M-2006, 292 e 259 com a capacidade de transmitir 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercomunicação e retorno de vídeo através de fibra de modo único ou multimodoTodos os canais de dados estão disponíveis simultaneamente. O sistema transporta um sinal 3G/HD-SDI da câmara para a Estação Base e um vídeo de retorno (3G/HD-SDI).ContagemO sistema coloca todos os sinais necessários para a produção 3G/HD-SDI multi-câmera em um cabo de fibra híbrida tática SM/MM ou SMPTE, assegurando robusto,Conectividade sem problemas em qualquer estúdio ou produção remota.
