Detalhes do produto:
Condições de Pagamento e Envio:
|
| Relação da fibra: | LC simples | Distância de transmissão: | 550m-20Km |
|---|---|---|---|
| Comprimento de onda: | 1310nm/1550nm | Temperatura de funcionamento: | -20℃~+70℃ |
| Dimensões (WxDxH): | 19inch 1U (483 x 220 x 44.45mm) | Peso: | 7KG/pair |
| Destacar: | Extensor CWDM não comprimido,3G-SDI sobre extensor de fibra única,Extensor SDI montável em rack |
||

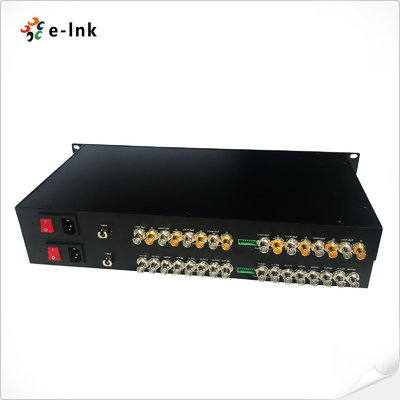

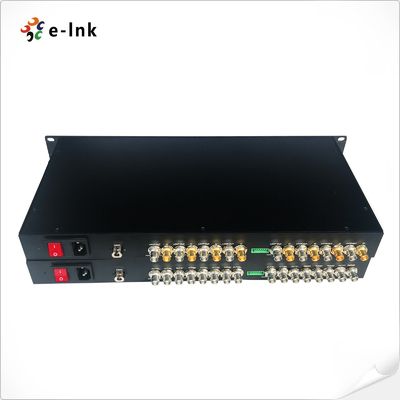

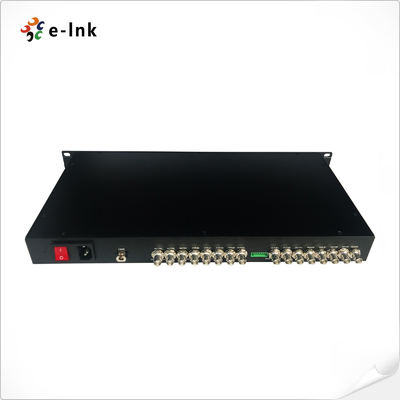

1U Extensor sem compressão SD/HD/3G-SDI de 8 canais montável em rack
Extensão de fibra DVIrVantagens
Transmissão de vídeo SD/HD/3G-SDI de 8 canais através de fibra óptica
- Equalização automática dos cabos para garantir a integridade do sinal
¢ Recolocação automática 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Directamente compatível com sistemas de câmeras 3G-SDI e compatível com protocolos de dados RS-485 reverso
Capacidade de transmissão de longa distância de pelo menos 10 km (6,2 milhas), até 120 km
¢ Entrada de potência do bloco terminal para aplicação industrial
Suporta troca a quente e enchufe a quente
¢ Transmissão de nível de transmissão digital sem compressão;
gama dinâmica superóptica e livre de ajustes antes da utilização;
¢ técnica WDM/CWDM/DWDM de fibra óptica;
Indicadores LED de estado em tempo real para solução de problemas e monitorização
- uma gama de temperaturas ultra-ampla de nível industrial, adaptável a vários ambientes;
Extensor de fibra DVI Índices técnicos
| Vídeo | |
| Interface de vídeo | BNC |
| Impedância de entrada/saída de vídeo | 75Ω |
| Voltagem de entrada/saída de vídeo | Tipicamente: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Taxa de bits de vídeo | Máximo 3,2 Gb/s |
| Ganho diferencial (10%~90% APL) | < 1% |
| Suporte ao formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Padrão SDI de vídeo | 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s interface serial ((3G-SDI) | |
| Dados | |
| Interface física | Terminal de parafuso padrão industrial |
| Tipo de dados | Reverso RS485 |
| Auxílios de frequência/taxa | Max. 57600bps para RS485 |
| BER | < 109 |
| Eletrodomésticos | |
| Adaptador de energia | AC 110~220V |
| Consumo de energia | < 15 W |
| Indicador LED | |
| SDI A/B/C/D/E/F/G/H | Vídeo SDI |
| PWR | Fornecimento de energia |
| Mecânico | |
| Dimensões (LxWxH) | 19 polegadas 1U (483 x 220 x 44,45 mm) |
| Peso | 7 kg/par |
| Cássaro | Caixa de alumínio |
| Opções de montagem | Montagem de rack |
| MTBF | ≥100000 horas |
Conversor de mídia Ethernet industrialResumo

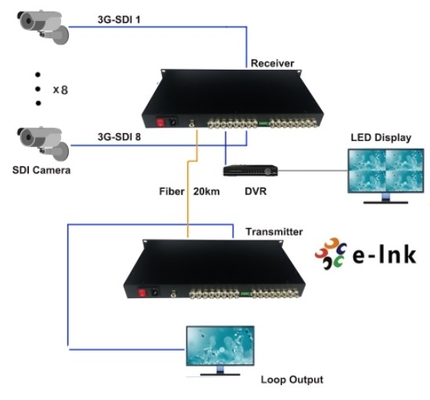

A série LNK-SDI-8V suporta um sinal de vídeo de alta definição padrão SD/HD/3G-SDI de 8 canais transmitido através de um único cabo de fibra óptica e monitora o sinal localmente através de uma saída de loop SD/HD/3G-SDI.E-link 3G-SDI Video over Fiber Converters inclui um transmissor e um receptor para sinal 3G-SDI 1080POs conversores de fibra de e-link SD/HD/3G-SDI podem transmitir simultaneamente 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 dados, sinal através de uma única fibra óptica.A qualidade do vídeo até ao padrão de transmissão, qualidade de áudio até ao nível de CD suporta o formato de comunicação de dados RS-485 reverso.
Informações de encomenda
| Modelo | Descrição |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video com Loop-out, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video com Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video com Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video com Loop-out + 1-Ch Forward Audio, 20km, SM, LC, incluindo 1 transmissor & 1 receptor, usado por pares |
