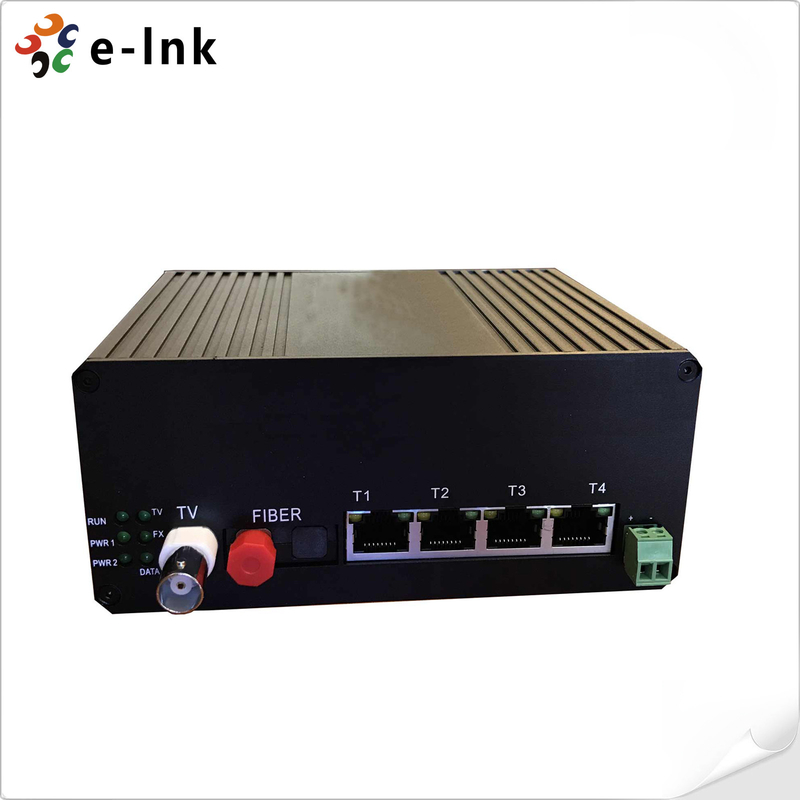

Ethernet rápido de 4 portas robusto + vídeo + RS485 + 1G Fiber Industrial Switch
Resumo
OSérie E-link LNK-GY4E1V1Dé umComutador Ethernet industrial fisicamente isoladoque
integrações4x10/100M Ethernet,1xVideo,1xRS485, e1xGigabit fibra uplinkpara segurança e
Transmissão eficiente de dados através de várias redes independentes.
Construído para aplicações industriais exigentes, permiteA operação simultânea de serviços públicos e privados
Redessem interferência, ideal paraMonitorização de vídeo, automação e largura de banda DSLAM
expansão.
Envolvido numConcha de alumínio com classificação IP40, asseguraalta fiabilidade,potência redundante, eestável
operaçãode-40°C a +85°Cem ambientes de campo difíceis.
Características
Portas Ethernet isoladas de 4x10/100Mcom negociação automática e MDI/MDI-X automático
Entrada de vídeo analógica 1xBNC dedicadapara monitorização em tempo real
1xRS485 canal de dadospara transmissão de sinais de comando
1xGigabit fibra uplinksuportando multimodo e monomodo até 80 km
Isolamento físico da redepara melhorar a segurança dos dados e a protecção do IME
Entrada de potência dupla de corrente contínua de 24 V redundantecom proteção contra sobrecarga e polaridade
Casas de alumínio com classificação IP40, sem ventilador e compacto para utilização industrial
Temperatura de funcionamento amplade -40°C a +85°C, suporta montagem DIN-Rail/parede
Cumprir as normas industriais EN50155, NEMA TS-2 e IEC
Índices técnicos
| Parâmetro |
Especificações |
| Portos |
1 x Porta de Fibra Gigabit (FC por defeito)
4 x 10/100M Porta Ethernet com isolamento físico para partilhar a velocidade de 100M
1 x Vídeo analógico
1 x Dados de retorno RS485
|
| Características físicas |
Material de liga de alumínio com proteção IP40
Dimensões: 138 mm ((L) X 112 mm ((W) X 60 mm ((H)
Peso: 690g
Instalação: Instalação de Din-Rail, Instalação de parede
|
| Interfaces |
4 portas RJ45
Conformidade com a norma IEEE802.3, IEEE802.3u, 10/100Base-T ((X)
Velocidade de negociação automática 10/100Base-T ((X))
Modo Full/Half duplex
Conexão automática MDI-MDI-X
Distância de transmissão Cat-5 até 100M
1 Portão BNC
Formatos de vídeo PAL/NTSC/SECAM
Impedância de vídeo 75Ω
1 Porta de dados
Formato de dados RS485
1 Portão de fibra
Conformidade com a norma IEEE802.3u, 1000Base-FX
Taxa: 1000 Mbps
Comprimento de onda: 1310nm/1550nm
Distância de transmissão até 500 m com multi-modo
Até 20 km, 40 km, 60 km, 80 km de distância de transmissão com modo único
Interfaces SC/ST/FC opcionais
|
| Potência |
Voltagem de entrada: 24VDC ((18-36VDC), entradas duplas redundantes
Corrente de entrada: < 0,5 A @ 24 VDC
Proteção contra sobrecarga de corrente: Apoio
Proteção contra polaridade inversa: suporte
Protecção de excedentes: Apoio
Conexão: blocos terminais de 6 pinos
|
| Limites ambientais |
Temperatura de funcionamento: -40°C-85°C
Temperatura de armazenagem: -40°C-85°C
Humidade relativa ambiente: 5%-95% (não condensante)
|
| Autorizações |
Segurança:
UL 60950-1
EMI:
FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS:
• EN61000-4-2 (ESD), Nível 3
• EN61000-4-3 (RS), Nível 3
• EN61000-4-4 (EFT), Nível 3
• EN61000-4-5 (Surge), Nível 3
• EN61000-4-6 (CS), Nível 3
• EN61000-4-8, Nível 3
Choque: IEC 60068-2-27
Caída livre: IEC 60068-2-32
Vibração: IEC 60068-2-6
Indústria: IEC61000-6-2
Ferrovia: EN50155, EN50121-4
Tráfego: NEMA TS-2
|
| Garantia |
5 anos |

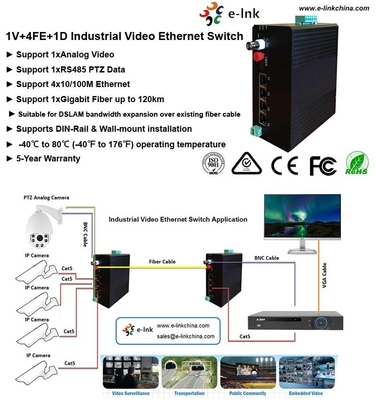

Aplicação
