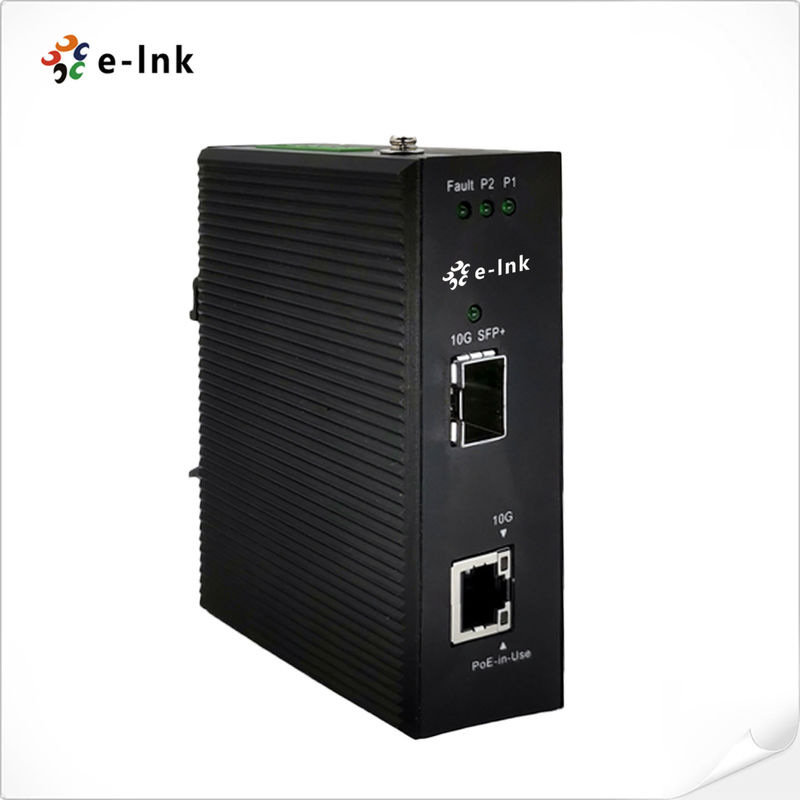

10G SFP+ para Multi-Gigabit PoE++ Converter 90W Industrial Media Bridge
Resumo
OE-link série LNK-10GHPÉ uma nova geração.10G SFP+ de nível industrial para multi-gigabit
Conversor de mídia PoE++, construído para entregar amboslargura de banda ultra-altaepotência de saída PoE++
(até 90 W)para dispositivos de rede avançados, concebidos para implantações de missão crítica, tais comoWi-Fi
6 pontos de acesso, backbones de vigilância e computação de ponta, garante dados e energia sem interrupções
Entrega emambientes industriais adversos.
Compacto, sem ventilador e com classificação IP40, proporcionaDesempenho 10G com compatibilidade flexível de várias velocidades
(10G/5G/2.5G/1G/100M), juntamente comEntrada de energia de CC redundantepara uma operação ininterrupta.
Características
10G SFP+ para 10G/5G/2.5G/1G/100M RJ45Conversão inteligente
IEEE 802.3bt PoE++ até 90Wpara PD de alta potência (AP Wi-Fi 6, câmaras PTZ, etc.)
Casas de alumínio compactas sem ventilador, classificado como IP40 para fiabilidade industrial
Função a alta temperaturade -40°C a +80°C
Formas de entrada de potência dupla de 44 ̊57 VDC redundantescom proteção de polaridade inversa
DIN-Rail & Muralflexibilidade para instalações diversas
Tecido de comutação de alta velocidade de 20 Gbpscom desempenho não bloqueador
Protecção ESD e sobretensão abrangente, conforme com o CE/FCC/RoHS
Índices técnicos
| Ethernet |
| Padrões: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae Ethernet de 10 Gbps |
| IEEE 802.3x Controle de fluxo duplex completo |
| IEEE 802.3az Ethernet de Eficiência Energética (EEE) |
| IEEE 802.3bt 4 pares Potência através de Ethernet |
| IEEE 802.3at Potência sobre Ethernet Plus PSE |
| IEEE 802.3af Potência sobre Ethernet Plus |
| Controle de fluxo: |
IEEE 802.3x quadro de pausa para duplex completo |
| Tecido de comutação: |
20 Gbps/sem bloqueio |
| Cabos de rede |
10G/5G/2.5G/1G/100M Base-T:
10G - Cat. 6A/7
5G - Cat 6/6A/7
2.5G/1G - Cat 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Cable UTP da categoria 5/5e/6/6A/7 (máximo 100 metros)
EIA/TIA-568 STP de 100 ohms (máximo 100 metros)
10GBase-LR/SR/BX:
Cabos de fibra óptica multi-modo de 50/125um ou 62.5/125um, até 300 m
9/125um cabo de fibra óptica monomodo, até 80 km
|
| Interface |
| Conector: |
1 x 10G/5G/2.5G/1G/100M Base-T RJ45 interface com função de injetor PoE++ IEEE 802.3bt |
| Porta óptica: |
1 x 10GBase-X interface SFP+ |
| PoE (Power over Ethernet) |
| Padrão: |
IEEE 802.3af Potência através de Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Potência sobre Ethernet Plus Plus
|
| Portão: |
RJ45 |
| Potência PoE: |
802.3bt PoE++: 90 W |
| Tipo de alimentação PoE: |
Duração final + duração média |
| Atribuição do pin de alimentação: |
Duração final: 1/2 (-), 3/6 (+);
Intervalo médio: 4/5 (+), 7/8 (-)
|
| Orçamento de energia PoE: |
90 watts@44~57V de entrada de CC |
| Ambiente |
| Temperatura de funcionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura de armazenamento: |
-40°C a 85°C (-40°F a 185°F) |
| Umidade relativa: |
5% a 95% não condensante |
| MTBF |
> 100 000 horas |
| Mecânica e electricidade |
| Potência de entrada: |
44 ~ 57VDC (bloco terminal) |
| Consumo de energia: |
Sistema ligado sem carga: 48 V CC: 4,36 W
Carga total com PoE++: 48V DC: 98W
|
| Sobrecarga de entrada de energia: |
Reinicializável automático |
| Polaridade inversa: |
Presente |
| Dimensões (WxDxH): |
3.03 x 1,48 x 4,21 polegadas (77 x 37,5 x 107 mm) |
| Peso: |
270 g |
| Casco: |
Caixa de alumínio |
| Opções de montagem: |
DIN-Rail e Mural |
| Indicadores LED: |
| P1/P2: |
Estado de potência |
| Falta: |
Alarme de falha |
| 10G: |
Status da ligação Ethernet 10G |
| 10G SFP+: |
10G SFP+ Link Status |
| Autorizações regulamentares |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Expanso) |
| Classificação de equipamento |
| IEC 61000-4-8: 2009 (PFMF) |
Informações de encomenda
| Modelo |
Descrição |
| LNK-GY10GP-SFP |
Industrial 10GBase-X SFP+ para 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Media Converter |
| Opções SFP+ |
Selecione o seu SFP na nossa página de opções de SFP (SFP industrial). |
| O módulo SFP+ deve ser adquirido separadamente. |
| Opções de montagem |
O sistema deve ser equipado com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração, com um sistema de proteção de tração. |
| Opções de energia |
- 120W/2.5A 48VDC fonte de alimentação DIN-Rail. |
|
O fornecimento de energia deve ser adquirido separadamente.
|

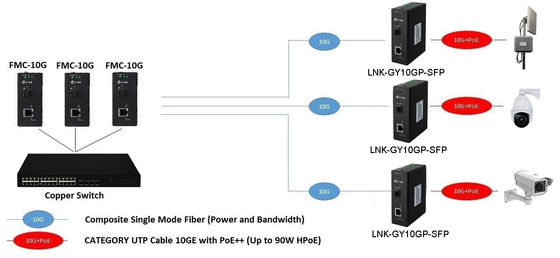

Aplicação
Método 1: Unilateral - alargar o alcance de um interruptor óptico.
Método 2: duplo lado - alargar o alcance de um interruptor à base de cobre.
