Detalhes do produto:
Condições de Pagamento e Envio:
|

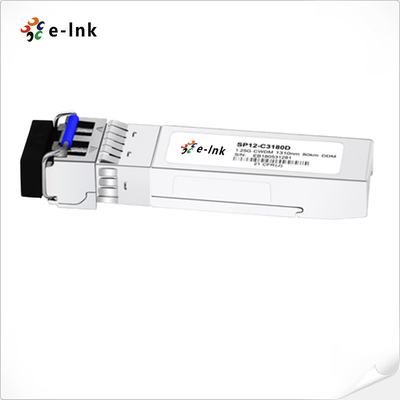

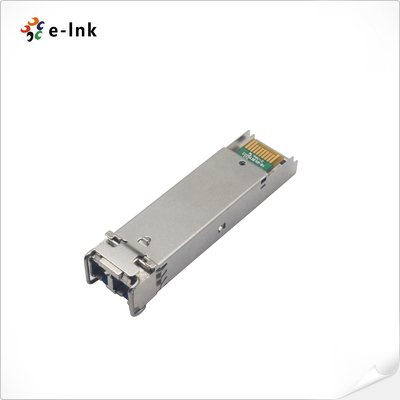

Nome do produto: | Módulo ótico do transceptor de SFP | Taxa de dados: | 1.25G |
---|---|---|---|
Tipo de fibra: | Modo único | Comprimento de onda: | 1270 nm ≈ 1610 nm |
Distância: | 80 km | DDM: | Apoio |
Garantia: | 3 anos | Intervalo de temperatura: | -40°C~+85°C |
Realçar: | Transceptor CWDM 1.25 G SFP,Transceptor SFP de 80 km,Transmissor duplex LC 1.25 G SFP |
A secção transmissora utiliza um laser DFB CWDM de poço quântico múltiplo de alta qualidade, conforme com a Norma Internacional de Segurança IEC-60825 e certificado como laser de Classe 1.A seção receptor usa um pré-amplificador de detector de InGaAs integrado (IDP) montado em um cabeçalho óptico e um IC de pós-amplificador limitadorAlém disso, esta série foi concebida para ser compatível com a SFF-8472.
A taxa de1Operação de.25 Gbpsrequer um Transmissor LD CWDM DFB de 18 comprimentos de onda que varia de1270 nm a 1610 nmCom um passo de 20nm e compatível com SFP MSA e SFF-8472.SONET OC-24-LR-1Além disso, executar RoHS e +3,3V operações de alimentação única com umReceptores LC duplex SFP Footprint com enchufe a quente.
Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidade | Notas | |
Secção transmissora: | |||||||
Impedância diferencial de entrada | Rin | 85 | 100 | 115 | Ó | ||
Balanço de entrada de dados de ponta única | Vin PP | 400 | 2000 | mVp-p | |||
Transmissão de tensão desativada | VD | 2.0 | Vcc | V | |||
Transmissão de tensão activa | VEN | 0 | 0.8 | V | |||
Falta de Tx |
Culpa | Tx_f | 2.0 | V | |||
Normal | Tx_n | 0 | V | ||||
Seção receptor: | |||||||
Balanço de saída de dados de extremidade única | Vout, PP | 370 | 1800 | Mv | |||
Falta de perdas | Vlosfault | 2 | Vcc | V | |||
LOS Normal | Vlos norma | 0 | 0.8 | V |
Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidade | Notas |
Secção transmissora: | ||||||
Comprimento de onda do centro | λc | λ-6 | λ | λ+7.5 | nm | |
Largura espectral ((-20dB) | △λ | 1 | nm | |||
Relação de supressão do modo lateral | SMSR | 30 | dB | |||
Potência de saída óptica | Pout | 0 | +5 | dBm | 1 | |
Tempo de subida/baixa óptica | tr/ tf | 260 | ps | 2 | ||
Taxa de extinção | Urgência | 8.2 | dB | |||
Máscara de olho para saída óptica | Compatível com a norma IEEE802.3z ((segurança do laser de classe 1) | |||||
Seção receptor: | ||||||
Comprimento de onda de entrada óptica | λc | 1260 | 1620 | nm | ||
Sobrecarga do receptor | Pol | - 8 | dBm | 3 | ||
Sensibilidade ao RX | Sen | - 24. | dBm | 3 | ||
RX_LOS Assert | LOSA | - 40 | dBm | |||
RX_LOS Desafirmar | LOSD | - 25 | dBm | |||
Histerese RX_LOS | LOSH | 0.5 | dB | |||
Especificações gerais: | ||||||
Taxa de dados | BR | 1.063/1.25 | Gb/s | |||
Taxa de erro de bits | BER | 10 a 12 | ||||
Max. Comprimento de ligação suportado 9/125μm SMF@1.25Gb/s |
LMAX | 80 | km | |||
Orçamento total do sistema | LB | 24 | dB |
Gigabit Ethernet
Infraestrutura de comutação de canais de fibra
Interface roteador/servidor
Outros sistemas de transmissão óptica
Oferecemos suporte técnico profissional e serviço para o módulo de transmissor óptico SFP. Nossa equipe de engenheiros experientes está disponível para fornecer assistência e responder às suas perguntas.Fornecemos documentação completaAlém disso, oferecemos uma variedade de opções de garantia, de uma garantia limitada de um ano a uma garantia limitada de vida,para que possa ter a certeza de que o seu produto está coberto.

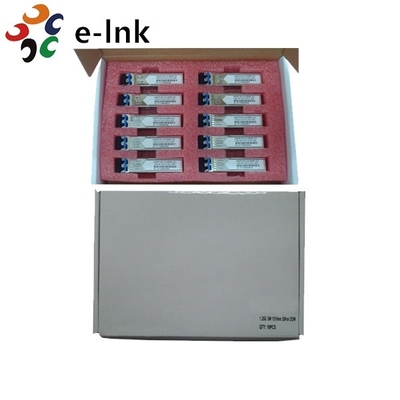

Embalagem e transporte do módulo de transceptor óptico SFP:
O Módulo Transceptor Óptico SFP é embalado com segurança com um invólucro de bolha e colocado em uma caixa. A caixa é então enviada ao cliente através de um serviço de correio ou com uma entrega durante a noite.
Para os clientes fora do país, a caixa é enviada através de um serviço de correio internacional.Todas as caixas são marcadas como frágeis e enviadas com proteção extra..
