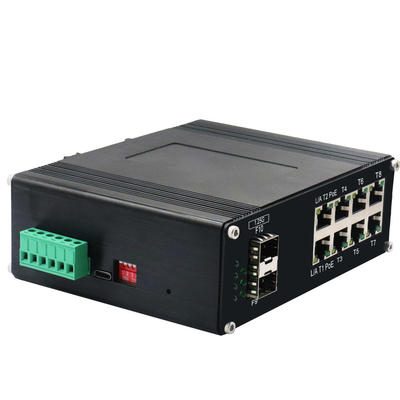

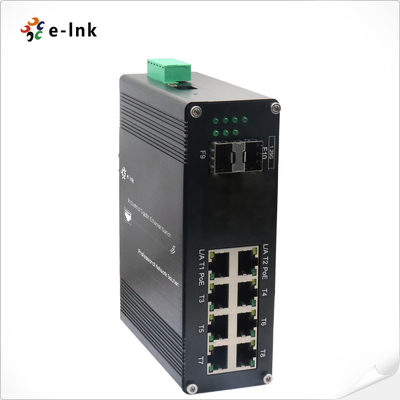

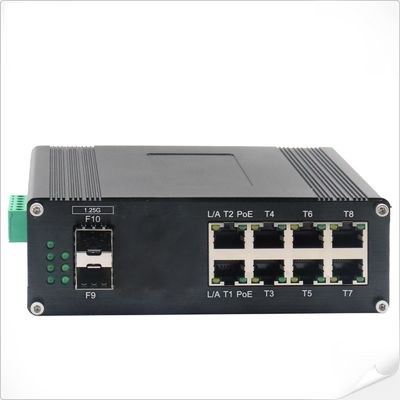

Os portos de SFP de um gigabit de 8 gigabits RJ45 ports+2 controlaram o interruptor industrial do ponto de entrada
Vista geral
A série de ETH-IMC208MP é o L2+ controlou 8 10/100/1000Base-T portuários 802.3at ponto de entrada + 2 que o porto 1000Base-X SFP endureceu o interruptor dos ethernet. O interruptor tem 8 portos do TP e 2 portos da fibra. O TP (RJ45) apoia 10/100/1000Base-T (X), completamente/metade - modo frente e verso, e auto conexão de MDI/MDI-X; o porto de 1000Base-X SFP apoia um Único-modo de 1 ou 2 núcleos ou uma fibra do Multi-modo. Com seus projeto e acessibilidade seguros, o produto é uma grande escolha para as redes de integração que consistem em dispositivos da rede tais como câmeras do IP e pontos de acesso sem fio entre lugar remotos.
Características
►Apoio 8x10/100/1000Base-T + 2x1000Base-X SFP
►o porto de 10/100/1000Mbps RJ45 apoia completamente/Metade-frente e verso, Auto-negociação, auto MDI/MDIX
►IEEE802.3af/at complacente
►O interruptor de MERGULHO apoia a um-chave VLAN, a um-chave Ring Management, a restauração do ponto de entrada e a rede do ponto de entrada de 250m
►Apoio que conecta o porto de USB-C para a gestão fácil, sem a necessidade de alcançar a porta de série RS232 de todo
►quadro enorme dos bytes 9K
►Ethernet eficientes da energia de IEEE 802.3az (EEE)
►Caso IP40 de alumínio
►A instalação do Ruído-trilho dos apoios
►-40°C a 80°C (- 40°F 176°F) à temperatura de funcionamento
Índices técnicos
Ethernet | ||||
Padrões: | 10BASET IEEE802.3 | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d que mede - árvore | ||||
Taxa dianteira & filtrando: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
Memória de amortecedor do pacote: | bocados de 12M | |||
Processando o tipo: | Loja-e-dianteiro | |||
Largura de banda da placa traseira | 110Gbps | |||
Max Packet Length: | quadro enorme dos bytes 9K | |||
Tamanho da tabela de endereço: | 8K MAC Addresses | |||
Relação | ||||
Conector: | 8 x RJ45 | |||
RS485: | 1 x RS485 (opcional) | |||
Porto ótico: | 2 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (para a gestão) | |||
Relação RS485 de série (opcional) | ||||
Relação física | Terminal de parafuso padrão industrial de 3 pinos | |||
Tipo de dados | Bi-sentido de 1Ch RS485 | |||
Sinais RS-485 | Dados +, dados, terra | |||
Linha distância da porta de série (cobre) | 1000 medidores | |||
Taxa de transmissão | 0 ~ 800kbps | |||
Ponto de entrada (poder sobre ethernet) | ||||
Padrão: | Poder de IEEE 802.3at sobre o sinal de adição dos ethernet | |||
Poder de IEEE 802.3af sobre ethernet | ||||
Porto: | RJ45 | |||
Poder Pin Assignment | 4/5 (+), 7/8 (-) | |||
Orçamento do ponto de entrada: | Orçamento de um ponto de entrada de até 240 watts | |||
Ambiental | ||||
Temperatura de funcionamento: | -40°C a 80°C (- 40°F a 176°F) | |||
Temperatura de armazenamento: | -40°C a 85°C (- 40°F a 185°F) | |||
Humidade relativa: | 5% a 95% quecondensam-se | |||
MTBF | > 200.000 horas | |||
Elétrico e mecânico | ||||
Poder entrado: | 48~57VDC, poder redundante (bloco de terminais 6-pin) | |||
Consumo de potência: | máximo 8W (ponto de entrada no uso<240w> | |||
Proteção: | ||||
Sobrecarga da entrada de poder: | Resettable automático | |||
Polaridade reversa: | Presente | |||

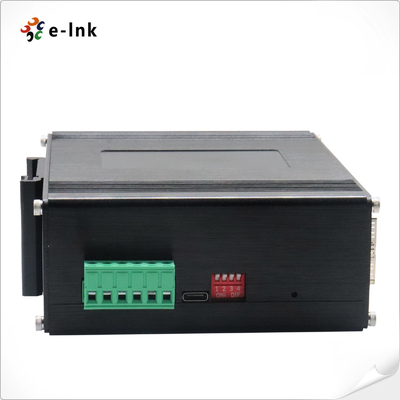

Interruptor de MERGULHO | ||||
função de interruptor do MERGULHO do 4-dígito | MERGULHO | Função | Ajustes | |
Interruptor 1 | VLAN | EM - Permitido | FORA - Deficiente | |
Interruptor 2 | Ring Management | EM - Permitido | FORA - Deficiente | |
Interruptor 3 (para ser promovido) | rede do ponto de entrada de 250m | EM - Permitido | FORA - Deficiente | |
Interruptor 4 (para ser promovido) | O ponto de entrada restaurou | EM - Permitido | FORA - Deficiente | |
Indicadores do diodo emissor de luz: | ||||
PWR: | Estado de poder | |||
Ethernet (pelo porto): | Relação/atividade | |||
Ponto de entrada: | Estado do ponto de entrada | |||
Fibra: | Porto de SFP do gigabit: F9~F10 | |||
Dimensões (WxDxH): | 149 x 114 x 50 milímetros | |||
Peso: | 0.55Kg | |||
Embalagem: | Caso de alumínio | |||
Montando opções: | Montagem do Ruído-trilho | |||
Características de software | ||||
Protocolos da redundância | Apoio STP/RSTP/MSTP/ERPSv2, agregação da relação | |||
Apoio do multicast | Apoio IGMP V1/V2/V3 Snooping, apoio GMRP, GVMP, 802.1Q | |||
VLAN | Apoio IEEE 802.1Q 4K VLAN, apoio QINQ, VLAN dobro, | |||
Gestão de tempo | SNTP | |||
QOS |
reorientação Fluxo-baseada limitação Fluxo-baseada da taxa |
|||
ACL |
Porto-baseado emitindo o ACL O ACL baseou no porto e no VLAN |
|||
Gestão do ponto de entrada |
Limite total do poder de fonte de alimentação do ponto de entrada Atribuição potência de saída do ponto de entrada |
|||
Manutenção diagnóstica | Porto que espelha, Syslog do apoio, sibilo | |||
Função de gestão | Apoio CLI, WEB, SNMPv1/v2/v3, servidor do telnet para a gestão, EEE, LLDP, servidor do DHCP/cliente (IPv4/IPv6), Cloud/MQTT | |||
Gestão do alarme | Saída do alarme do relé da maneira do apoio 1, RMON, ARMADILHA | |||
Segurança |
Proteção do broadcast storm, HTTPS/SSLv3, AAA & RAIO, SSH2.0 DHCP que Snooping, acesso do apoio da segurança da opção 82,802.1X, |
|||
A camada avançada 2+ caracteriza |
Gestão IPv4/IPv6 Rota estática |
|||
Aprovações reguladoras | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022: 2010+AC: 2011, classe A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024: 2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (impulso) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Informação da ordem
Modelo | Descrição |
ETH-IMC208MP | L2+ industrial 8-Port 10/100/1000T 802.3at ponto de entrada + 2-Port 1000X SFP controlou o interruptor dos ethernet |
Opções de SFP | ►Opção de SFP. Selecione por favor seu SFP em nossa página das opções de SFP |
►O módulo de SFP deve ser comprado separadamente. | |
Montando opções | ►O suporte do Ruído-trilho do defeito instalou |
Opções do poder | ►Fonte de alimentação do Ruído-trilho. Fio aberto para o bloco de terminais. |
►A fonte de alimentação deve ser comprada separadamente. |
