Detalhes do produto:
Condições de Pagamento e Envio:
|
palavras-chaves: | Transceptor ótico comercial de SFP | Taxa de dados: | Ethernet 400GB |
---|---|---|---|
Conector: | Conector MPO12 | Distância de transmissão: | 2km |
Comprimento de onda: | 1310nm | Temperatura de funcionamento: | 0°C ~ 70°C |
Realçar: | MPO12 transceptor do conector 400G DR4,Transceptor da fibra ótica 400G DR4,Módulo do transceptor de 2KM QSFP |

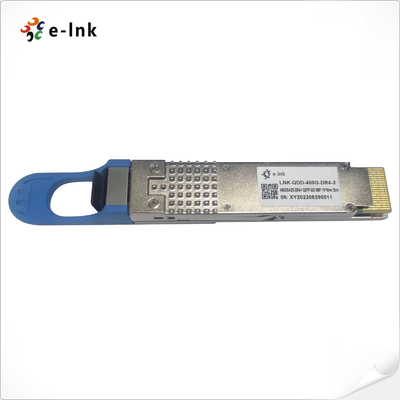

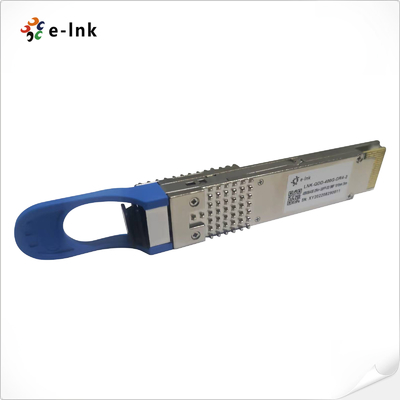

Conector do transceptor MPO12 do módulo 400GBASE-DR4 QSFP-DD 1310nm 2KM da fibra ótica
vantagens do transceptor de 400G QSFP
►Complacente com padrão de IEEE802.3bs:
- Relação 400GAUI-8 elétrica
►Complacente com padrões de IEEE 802.3cu:
- relação ótica de 4x 100GBASE-FR1
►Complacente com o Rev 5,1 de QSFP-DD MSA HW
- Tipo - 2 que abrigam com o conector MPO-12
►Complacente com o Rev 4,0 de QSFP-DD CMIS
Especificações óticas do transmissor
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Notas |
Comprimento de onda |
λC |
1304,5 |
1311 |
1317,5 |
nanômetro |
|
Relação lateral da supressão do modo |
SMSR |
30 |
- |
- |
DB |
|
Poder médio do lançamento, cada pista |
AOPL |
-3,1 |
- |
4 |
dBm |
1 |
Amplitude ótica exterior da modulação (OMAouter), cada pista |
TOMA |
- |
- |
4,2 |
dBm |
|
Amplitude ótica exterior da modulação (OMAouter) cada pista: para 1.4≤TDECQ≤3.4dB |
TOMA |
-0,1 – 1,5 + TDECQ |
- |
- |
dBm |
|
Fechamento para PAM4 (TDECQ), cada pista do olho do transmissor e da dispersão |
TDECQ |
- |
- |
3,4 |
DB |
|
Fechamento do olho do transmissor para PAM4 (TECQ) |
TECQ |
- |
- |
3,4 |
DB |
|
| TDECQ - TECQ | |
- |
- |
- |
2,5 |
DB |
|
Sobre/tiro |
- |
- |
- |
22 |
% |
|
Excursão do poder do transmissor |
- |
- |
- |
2 |
dBm |
|
Poder médio do lançamento FORA do transmissor, cada pista |
RICALHAÇO |
- |
- |
-15 |
dBm |
|
Relação da extinção, cada pista |
ER |
3,5 |
- |
- |
DB |
|
RIN17,1OMA |
RIN |
- |
- |
-136 |
dB/Hz |
|
Tolerância ótica da perda do retorno |
ORL |
- |
- |
17,1 |
DB |
|
Reflectância do transmissor |
TR |
- |
- |
-26 |
DB |
|
Tempo de transição do transmissor |
Tt |
- |
- |
17 |
picosegundo |
Especificações óticas do receptor
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Notas |
Comprimento de onda |
λC |
1304,5 |
1311 |
1317,5 |
nanômetro |
|
Ponto inicial de dano, cada pista |
AOPD |
5 |
- |
- |
dBm |
|
A média recebe o poder, cada pista |
AOPR |
-7,1 |
- |
4 |
dBm |
1 |
Receba o poder (OMAouter), cada pista |
OMAR |
- |
- |
4,2 |
dBm |
|
Reflectância do receptor |
RR |
- |
- |
-26 |
DB |
|
Sensibilidade do receptor (OMAouter), cada pista para TECQ <1> para 1.4≤TECQ≤3.4dB |
SOMA |
- |
|
-4,5 -5.9+TECQ |
dBm |
|
Sensibilidade forçada do receptor (OMAouter), cada pista |
SRS |
- |
- |
-2,5 |
dBm |
2 |
Condições do teste de sensibilidade forçado do receptor |
- |
- |
|
- |
|
|
Fechamento forçado do olho para PAM4 (SECQ) |
- |
- |
3,4 |
- |
DB |
Pin Definitions
Informação pedindo
Número da peça. |
Aplicação |
Taxa de dados |
Fonte de laser |
Tipo da fibra |
LNK-QDD-400G-DR4-2 |
400GBASE-DR4+ |
Ethernet 400GB |
EML |
Fibra do único modo |
