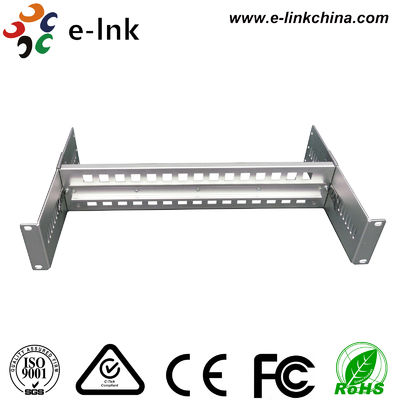

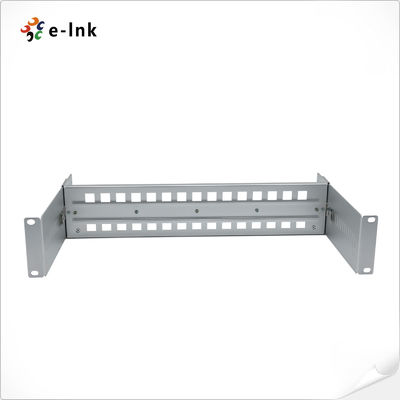

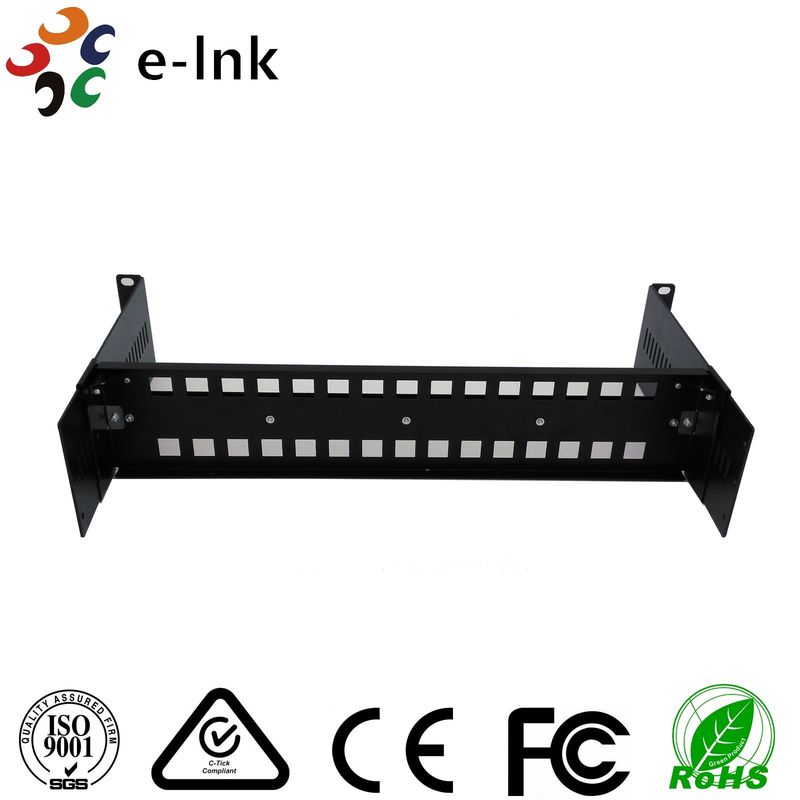

19 " Rack Mount DIN Rail Mount Bracket para DIN-Rail Media Converter & Ethernet PoE Switch

Modelo: Série LNK-DR190

Resumo

O DIN-rail Rack Mount Hardware é instalado em um padrão19 ̊ estantegabinete para permitir que os equipamentos montados no DIN-Rail sejam montados em rack; conversores de mídia DIN-rail de ligação electrónica,DIN-Rail Ethernet PoE Switches e DIN-Rail Power Supplies podem ser adequados para este Rack Mount Hardware.

Características

• Dispositivos DIN-Rail dentro de uma normaCadeira ou armário de 19"
• Função única de regulação de profundidade para ajustar equipamentos de qualquer tamanho
• Um padrão35 mm (1,38") DIN-RailTrilha incluída
• Design fácil de usar

Especificações

Mecânico

Materiais

• Alumínio

Dimensões

• 482,6 mm x 92,2 mm x 250 mm (11,22") (L x H x D)

Instalação:

O Rack LNK-DR190 é instalado em um armário de rack padrão de 19 ′′ para permitir que os equipamentos montados no DIN-Rail sejam montados no rack.

Os procedimentos de montagem são indicados a seguir:

1. Usar uma chave de fenda para fixar o estilhaço de metal ((3) com parafusos M3x6 (4) no chassi DIN-Rail montado no rack (1) do lado direito e esquerdo;
2. Deslizar os suportes do chassi (2) para os trilhos de guia de dois lados do chassi DIN-Rail (1) e ajustar os suportes do chassi (2) para a posição adequada.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipment. Certifique-se de que os suportes do chassi (2) e o chassi DIN-Rail (1) do rackmount estão bem montados.
4. Deslize o Rack para o armário padrão de 19 ′′. Em seguida, use uma chave de fenda e quatro parafusos para ligar o Rack ao armário padrão de 19 ′′.
